Der Querschnittsbestandteil BordsteinGewalzt fügt Verknüpfungen für eine gewalzte Bordstein-Profilart ein, die einen Bord- und Rinnstein aus Beton mit unterer Tragschicht darstellt.
Zuordnung
Der Zuordnungspunkt befindet sich an der Bordsteinlippe oder der Bordsteinaußenkante. Diese Komponente kann entweder der linken oder der rechten Seite zugeordnet werden.
Eingabeparameter
|
Parameter |
Beschreibung |
Typ |
Vorgabe |
|---|---|---|---|
| Seite | Gibt an, an welcher Seite der Querschnittsbestandteil platziert werden soll | Links/Rechts | Rechts |
| Oberkante des Bordsteins | Oberer Rand des Bordsteins | Numerisch, positiv |
4.5 in 100 mm |
| Höhe Anschlusspunkt Rückseite | Höhe hinten | Numerisch, positiv |
14.5 in 370 mm |
| Breite unten | Breite unten | Numerisch, positiv |
24 in 600 mm |
| Höhe vorne | Höhe vorne | Numerisch, positiv |
7 in 180 mm |
| Breite bis Flusslinie | Breite bis Flusslinie | Numerisch, positiv |
11.5 in 300 mm |
| Flusslinienhöhe | Flusslinienhöhe | Numerisch, positiv |
6.5 in 165 mm |
| Tiefe der unteren Tragschicht | Tiefe der unteren Tragschicht | Numerisch, positiv |
12 in 300 mm |
| Zuordnungspunkt | Zuordnungspunkt | Lippe, Bordstein_Außen | Lippe |
Zielparameter
In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.
Keine.
Logische Zuweisung zur Laufzeit
Keine.
Ausgabeparameter
Keine.
Verhalten
Die Bord- und Rinnsteinverknüpfungen werden basierend auf den Eingabeparameterbemaßungen eingefügt. Alle Bemaßungen müssen positiv und ungleich Null sein.
Der Querschnittsbestandteil erstellt die Profilart für einen einfachen Bord- und Rinnstein, wobei der Zuordnungspunkt entweder (a) an der Rinnsteinlippe oder (b) an der hinteren Seite des Bordsteins liegt.
Verhalten in der Entwurfsdarstellung
In der Entwurfsdarstellung stellt dieser Querschnittsbestandteil die Bord- und Rinnsteinkomponente basierend auf den angegebenen Eingabeparametern dar.
Punkt-, Anschluss- und Profilcodes
In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.
|
Punkt, Verknüpfung oder Profilart |
Code |
Beschreibung |
|---|---|---|
| P1 | Ansatz | |
| P6 | BordsteinAußen | |
| P7, P8 | BordsteinUnten | |
| P9, P10 | Untere Tragschicht | |
| L1–L5 | Bordstein, Oben | |
| L8 | BordsteinUnten | |
| L9 | Planum | |
| S1 | Bordstein | |
| S2 | Untere Tragschicht |

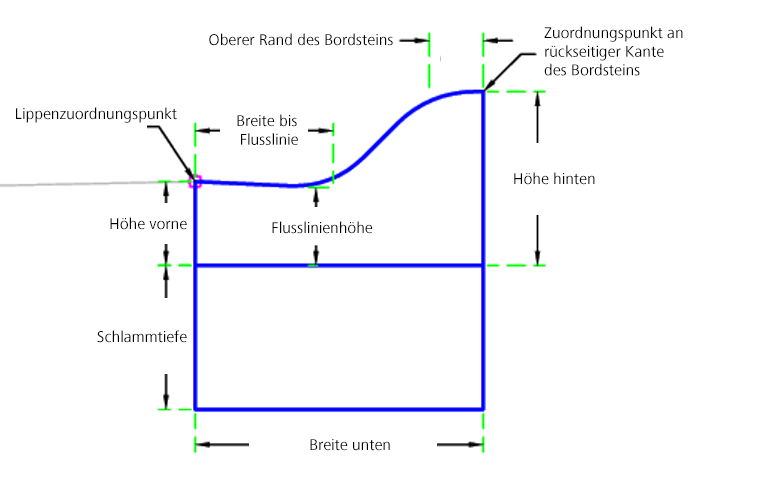

Code-Diagramm
