QuerKanal

Zuordnung

Der Zuordnungspunkt befindet sich an der Flusslinie des Querkanals. Diese Komponente kann entweder der linken oder der rechten Seite zugeordnet werden.

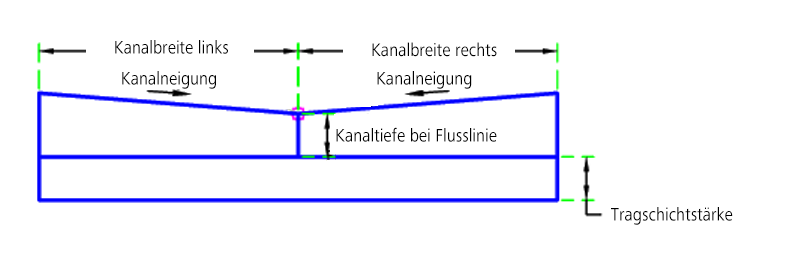

Eingabeparameter

Anmerkung: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen („%“) als prozentuale Neigung gekennzeichnet.

Parameter	Beschreibung	Typ	Vorgabe
Seite	Gibt an, an welcher Seite der Querschnittsbestandteil platziert werden soll	Links/Rechts	Rechts

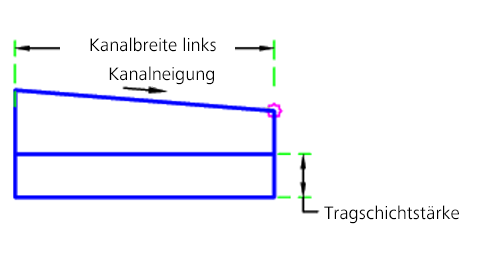

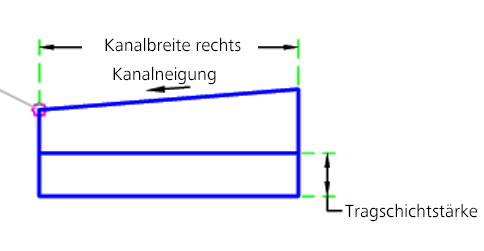

Kanalaufbau	Gibt an, ob linke, rechte oder beide Seiten erstellt werden	Beide Seiten / Links / Rechts	Beide Seiten
Tragschichtstärke	Stärke der Tragschicht unter dem Kanal	Numerisch, positiv	0,5 ft 0,15 m
Kanaltiefe bei Flusslinie	Tiefe des Kanals an der Flusslinie	Numerisch, positiv	0,5 ft 0,15 m
Kanalneigung	Kanalneigung	Numerisch	8 (%)
Kanalbreite links	Kanalbreite links	Numerisch, positiv	3 ft 0.9 m
Kanalbreite rechts	Kanalbreite rechts	Numerisch	3 ft 0.9 m

Zielparameter

In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten zugeordnet werden können. Weitere Informationen finden Sie unter So legen Sie 3D-Profilkörper-Ziele fest.

Parameter	Beschreibung	Status
Randhöhe rechts	Kann zum Überschreiben der rechten Randhöhe des Querkanals verwendet werden. Folgende Objekttypen können beim Festlegen der Höhe als Ziele verwendet werden: Längsschnitte, 3D-Polylinien, Elementkanten oder Vermessungslinienzüge.	Optional
Randhöhe links	Kann zum Überschreiben der linken Randhöhe verwendet werden. Folgende Objekttypen können beim Festlegen der Höhe als Ziele verwendet werden: Längsschnitte, 3D-Polylinien, Elementkanten oder Vermessungslinienzüge.	Optional
Versatz linke Kante	Kann zum Überschreiben der linken Randhöhe des Querkanals verwendet werden. Folgende Objekttypen können beim Festlegen des Versatzes als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge.	Optional
Versatz rechte Kante	Kann zum Überschreiben der rechten Breite des Querkanals verwendet werden. Folgende Objekttypen können beim Festlegen des Versatzes als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge.	Optional

Logische Zuweisung zur Laufzeit

Keine.

Ausgabeparameter

Keine.

Verhalten

Die Kanalverknüpfungen werden basierend auf den eingegebenen Parametern eingefügt. Die Ziele überschreiben möglicherweise die Außenkante des Querkanals auf der rechten und linken Seite. Wenn die Stärke der Tragschicht größer als 0 ist, wird die Tragschicht unter dem Kanal erstellt.

Verhalten in der Entwurfsdarstellung

In der Entwurfsdarstellung stellt dieser Querschnittsbestandteil die Querkanalkomponenten basierend auf den angegebenen Eingabeparametern dar.

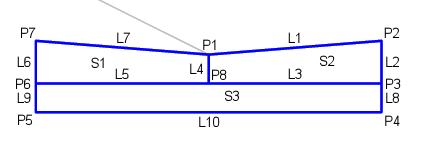

Punkt-, Anschluss- und Profilcodes

In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil, denen keine Codes zugewiesen sind, sind nicht in der Tabelle enthalten.

Punkt, Verknüpfung oder Profilart	Code	Beschreibung
P1	FL	Flusslinie
P2, P7	KanalKante	Kante des Kanals
P3, P6	Kante_Planum	Unterkante des Querkanals
P4, P5	Tragschicht_Planum	Unterkante der Tragschicht
P8	FL_Planum	Planum an der Flusslinie
L1, L7	Oben, Rinnstein	Oberkante des Querkanals
L3, L5	Querkanal, Planum	Unterkante des Kanals
L10	Basis, Planum	Unterkante der Tragschicht
S1, S2	Rinne	Kanalbeton
S3	Tragschicht	Tragschicht
