Öffnen und erkunden Sie die Benutzeroberfläche des Civil 3D-Modell-Viewers.
Um den Civil 3D-Modell-Viewer zu öffnen, müssen Sie zunächst Objekte zum Viewer hinzufügen oder vergrößern/verkleinern.
- Wählen Sie ein Objekt in der Übersicht oder im Ansichtsbereich aus.
- Klicken Sie nach der Auswahl mit der rechten Maustaste auf das Objekt.
- Wählen Sie im Kontextmenü Zum Modell-Viewer hinzufügen oder Auf Modell-Viewer zoomen aus.
Dadurch wird der Modell-Viewer geöffnet. Fügen Sie weitere Objekte hinzu, um eine Vorschau anzuzeigen, und passen Sie deren Darstellung an.

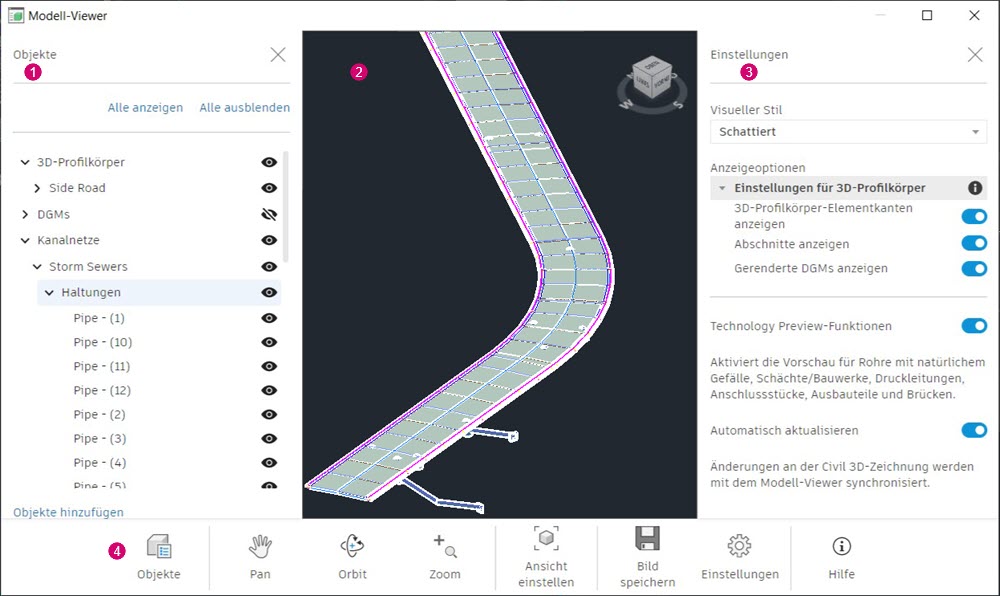

- Gruppe Objekte. Listet die ausgewählten Objekte für den Modell-Viewer auf und legt ihre Sichtbarkeit fest. Die Gruppe wird ein- oder ausgeblendet, indem Sie im Viewer-Werkzeugkasten auf Objekte
klicken. Weitere Informationen finden Sie unter Civil 3D-Model-Viewer - Gruppe Objekte.
- 3D-Ansichtsbereich des Viewers: Zeigt Ihre Zeichnung in diesem Bereich als Modell an. Blenden Sie bestimmte Objekte in der Gruppe Objekte aus oder ein, und navigieren Sie über den Viewer-Werkzeugkasten durch die Perspektive.
- Gruppe Einstellungen: Bietet visuelle Anzeigestile und andere Einstellungen für den Civil 3D-Modell-Viewer. Die Gruppe wird ein- oder ausgeblendet, indem Sie im Viewer-Werkzeugkasten auf die Einstellungen
klicken. Weitere Informationen finden Sie unter Civil 3D-Modell-Viewer - Gruppe Einstellungen.
- Viewer-Werkzeugkasten: Aktiviert die Navigation und perspektivische Ansichten im 3D-Ansichtsbereich. Sie können die aktuelle Ansicht schwenken, umkreisen, zoomen und Screenshots davon erstellen. Weitere Informationen finden Sie unter Civil 3D-Modell-Viewer - Navigation.
