Erfahren Sie mehr über die zahlreichen Werkzeuge für die Entwässerungsanalyse in Civil 3D.
Autodesk-Entwässerungswerkzeuge sind nun in Civil 3D 2026.2 enthalten und werden mit der Software installiert. Es handelt sich um ein produktionsfertiges Toolset, das die Civil 3D-Umgebung für Entwässerungsentwürfe integriert, einschließlich Analysefunktionen auf Basis von InfoDrainage-Cloud-Services. Sie können dieses Toolset verwenden, ohne Civil 3D verlassen zu müssen! Dank neuer Arbeitsabläufe für die Planung von Becken, unterirdischen Speichern und offenen Kanälen sowie durch verbesserte Einzugsgebiete mit umfassenderer Unterstützung von Abflussmethoden profitieren Sie von erweiterten Optionen für Entwässerungsentwürfe.
Wenn ein Entwässerungsingenieur die Analyse eines Systems vorbereitet, kann die Analyse direkt in Civil 3D gestartet werden. Dies ermöglicht die Nutzung verschiedener Niederschlags- und Abflussmethoden und erleichtert die Ausführung mehrerer Simulationen von Niederschlagsereignissen. Nach Abschluss der Analyse können Ingenieure die Ergebnisse einschließlich aller Warnungen und Fehler validieren, bevor sie sie auf die Entwässerungskomponenten in der Zeichnung anwenden und einen umfassenden Analysebericht exportieren.
Zur Unterstützung der analytischen Arbeitsabläufe ist eine Niederschlagsverwaltung für die Erstellung und Verwaltung von Niederschlagsereignissen enthalten. Erfahren Sie mehr darüber.
Neu in 2026.2
Wie bereits erwähnt, werden Entwässerungswerkzeuge nun zusammen mit Civil 3D 2026.2 installiert. Zu den Verbesserungen in diesem Update zählen die Unterstützung von IDF-Niederschlagssätzen (Intensity-Duration-Frequency) und die Versionskompatibilität von Regenwasserobjekten über verschiedene Softwareversionen hinweg.
Allgemeine Verbesserungen bei Entwässerungswerkzeugen
- Alle Entwässerungsobjekte innerhalb eines Release (einschließlich Becken, unterirdischer Speicher und Kanäle) verwenden jetzt eine einheitliche Version, um die Verwaltung zu vereinfachen. Mit der Implementierung dieser Objektversion werden Methoden für die teamübergreifende Planung von Entwässerungssystemen unterstützt, ohne dass Zeichnungen auf eine bestimmte Softwareversion aktualisiert werden müssen. Die Funktionen der jeweiligen Objekte hängen davon ab, in welcher Version sie erstellt wurden und in welcher Version sie geöffnet werden. Objekte können auf Befehl aktualisiert werden, um Funktionen aus neueren Versionen von Civil 3D zu nutzen. Erfahren Sie mehr darüber.
- Civil 3D zeigt jetzt eindeutige Fehlermeldungen an, wenn Sie versuchen, Datenreferenzen für Beckenobjekte aus Host-Zeichnungen zu erstellen, die aus älteren Versionen stammen. Dadurch werden Kompatibilitätsprobleme vermieden, und die Integrität der Daten bei der Arbeit mit verschiedenen Projektversionen bleibt gewahrt.
- Ab sofort wird eine Warnmeldung angezeigt, wenn beim Starten von Entwässerungssystem analysieren nicht zusammenpassende Abflussmethoden vorhanden sind. Rationale und modifizierte rationale Methoden verwenden IDF-Niederschlagsdaten anstelle von Hyetografen. Diese unterschiedlichen Arten von Niederschlagsdaten können nicht zusammen verwendet werden. Rationale Abflussmethoden lassen sich nicht mit anderen Abflussmethoden innerhalb derselben Analyse nutzen.
- Das Analyseverhalten wurde in den Fällen verbessert, in denen Rohren/Haltungen kein Manning-Rauigkeitskoeffizient zugewiesen ist. Es wird ein Vorgabewert von 0.012 zugewiesen, und eine Warnmeldung informiert Sie darüber, dass dieser Wert verwendet wird. Diese Verbesserung umfasst eine unaufdringliche Validierungsbenachrichtigung, wobei gleichzeitig der fehlende Wert hervorgehoben wird und Benutzer direkt den richtigen Wert festlegen können.
- Während des Layouts bzw. der Erstellung von Kanalnetzen besteht nun die Möglichkeit, Rohre/Haltungen mit Becken oder unterirdischen Speicherobjekten zu verbinden.
- Das Verhalten beim Verbinden von Rohren/Haltungen mit einer Regenwassersteuerung wurde verbessert. Rohre/Haltungen werden jetzt verbunden, wenn sich der Endpunkt innerhalb der Objektbegrenzung befindet.
Aktualisierungen für Einzugsgebiete
- Eine Schaltfläche für Einzugsgebietseigenschaften wurde zur kontextabhängigen Multifunktionsleiste für Einzugsgebiete hinzugefügt, um schnellen Zugriff auf Objekt- oder Stileigenschaften zu bieten.
- Die Registerkarte Eigenschaften des Dialogfelds für Einzugsgebietseigenschaften wurde aktualisiert. Erfahren Sie mehr darüber.
- Auf der Registerkarte Eigenschaften des Dialogfelds für Einzugsgebietseigenschaften ist es nun möglich, Fließsegmentdaten zu bearbeiten und Fließsegmente des für das jeweilige Einzugsgebiet erforderlichen Typs hinzuzufügen. Die ältere Ansicht für Fließsegmente wurde aus Civil 3D entfernt. Produktinterne Arbeitsabläufe (z. B. Kontextmenüs) wurden entsprechend angepasst.
- Rationale und modifizierte rationale Methoden wurden zur Abflussregisterkarte des Dialogfelds für Einzugsgebietseigenschaften hinzugefügt. Mit dieser Abflussmethode wird der Spitzenabfluss basierend auf der Fläche des Einzugsgebiets, dem Abflusskoeffizienten und der Niederschlagsintensität berechnet, die aus IDF-Niederschlagsdaten (Intensity-Duration-Frequency) abgeleitet werden.
- Ab sofort lassen sich Referenzoberflächen auf der Registerkarte Eigenschaften des Dialogfelds für Einzugsgebietseigenschaften auswählen. Zu diesem Zweck wurden eine Dropdown-Liste und eine Schaltfläche für die Auswahl aus der Zeichnung hinzugefügt. Die Funktion wurde hier hinzugefügt, um die Option zum Auswählen einer Oberfläche für Fließsegmentneigungen beizubehalten.
- Jetzt ist es wieder möglich, die Zeit in verschiedenen Zeiteinheiten einzugeben, um den benutzerdefinierten Wert für die Konzentrationszeit in die aktuellen Anzeigeeinheiten zu konvertieren.
- Nun besteht die Möglichkeit, dass ein Einzugsgebietsdurchfluss auf ein Becken oder ein unterirdisches Speicherobjekt und nicht nur auf eine Kanalnetzstruktur verweist.
Aktualisierungen für Kanäle
- Ab sofort werden Kanäle im Modell-Viewer unterstützt.
- Es ist jetzt möglich, statische oder dynamische Elementkanten aus Kanälen zu extrahieren. Erfahren Sie mehr darüber.
- Befehlseinstellungen wurden hinzugefügt. Erfahren Sie mehr darüber.
- Einstellungen für die Kanalbasislinie wurden für Achstangente, Achs- und Elementkantenbogen sowie für Achs-Übergangsbogen hinzugefügt. Die Vorgabeeinstellungen lauten 5.0.
- Querprofileinstellungen für Kanäle wurden hinzugefügt, um den vorgabemäßigen Querprofiltyp für Kanäle zu definieren. Die Vorgabeeinstellung ist Trapezförmig.
- Einstellungen für Elementkanten aus Kanal wurden für die Namensvorlage und den Stil im Zusammenhang mit extrahierten Elementkanten hinzugefügt.
Aktualisierungen für Becken
- Die Registerkarte Speicher des Dialogfelds Beckeneigenschaften wurde aktualisiert. Erfahren Sie mehr darüber.
- Ab sofort besteht die Möglichkeit zum Exportieren von Speicherkurvendaten in CSV-Dateien.
- Tiefeninkremente stehen jetzt zur Verfügung, um die Speicherkurve für ein konzeptionelles Becken zu definieren.
- Speichertabellen für oberflächenbasierte Becken wurden verbessert, sodass es nun möglich ist, benutzerdefinierte Zeilen mit ungültigen Daten zu löschen.
- Es wurden Speicherberechnungsoptionen für Oberflächenvolumen, Konische Annäherung und Durchschnittliche Endfläche hinzugefügt. Für oberflächenbasierte Becken wird stets das Oberflächenvolumen verwendet.
- Es wurde ein dynamisches, abgestuftes Speicherkurvendiagramm hinzugefügt, das Speichergebiet, -tiefe und -volumen anzeigt. Wenn Sie den Mauszeiger über eine Tiefe im Diagramm bewegen, werden die entsprechenden Daten für diese Stufe angezeigt.
- Funktions- und Befehlseinstellungen wurden aktualisiert.
- Neue Funktions- und Befehlseinstellungen
- Es wurde eine Einstellung hinzugefügt, um den Vorgabestil für Elementkanten in Bezug auf Becken zu steuern.
- Speichereinstellungen für Freibord, Tiefeninkrement und Speicherberechnungsmethode wurden hinzugefügt.
- Es wurden Versickerungseinstellungen für Versickerungstyp, Bodenversickerungsrate, Seiten-Versickerungsrate und Sicherheitsfaktor hinzugefügt.
- Es wurde eine Einstellung hinzugefügt, um den vorgabemäßigen Kurvenradius für Beckenhöhenlinien zu steuern.
- Es wurden Einstellungen für Elementkanten aus Becken für die Namensvorlage und dynamische Verbindung sowie eine Liste der zu erstellenden Elementkanten hinzugefügt.
- Einstellungen zum Erstellen von Becken für Beckentiefe und -höhe, Höhenreferenz und Innenneigung wurden hinzugefügt.
- Es wurden Einstellungen für Becken aus Objekt erstellen für Beckentiefe, Höhenreferenz und Innenneigung sowie eine Option zum Entfernen des vorhandenen Objekts hinzugefügt.
- Die Registerkarte Zuflüsse im Dialogfeld Beckeneigenschaften enthält jetzt spezifische Informationen zu Verbindungen mit Rohren/Haltungen, Kanälen und Einzugsgebieten. Erfahren Sie mehr darüber.
- Die Registerkarte Abflüsse des Dialogfelds Beckeneigenschaften wurde aktualisiert. Erfahren Sie mehr darüber.
- Spezifische Informationen zu Verbindungen mit Rohren/Haltungen und Kanälen wurden organisiert.
- Basisversickerung wurde in Bodenversickerung umbenannt.
Aktualisierungen für unterirdische Speicher
- Die Registerkarte Speicher des Dialogfelds Eigenschaften des unterirdischen Speichers wurde aktualisiert. Erfahren Sie mehr darüber.
- Der Algorithmus zur Berechnung von Speichergebiet und inkrementellem Speicher wurde überarbeitet. Das Ändern eines Werts in einer Speicherstufe wirkt sich nicht auf die vorhergehende Stufe aus. Beim Ändern der Spalte Speichergebiet bleiben die Werte in anderen Zellen innerhalb dieser Spalte unverändert.
- Ab sofort besteht die Möglichkeit zum Exportieren von unterirdischen Wasserspeichern in CSV-Dateien. Die Daten umfassen Tiefe, Speichergebiet, inkrementelles Speichervolumen und Volumen.
- Es wurde ein dynamisches, abgestuftes Speicherkurvendiagramm hinzugefügt, das Speichergebiet, -tiefe und -volumen anzeigt. Wenn Sie den Mauszeiger über eine Tiefe im Diagramm bewegen, werden die entsprechenden Daten für diese Stufe angezeigt.
Verbesserungen des Niederschlagsmanagers
- IDF-Niederschlagssätze (Intensity-Duration-Frequency) wurden für die Niederschlagsdatenverwaltung hinzugefügt.
- IDF-Niederschlagsdaten lassen sich aus benutzerdefinierten, NOAA-, SSA- und Hydraflow-CSV-Dateien importieren.
- Es ist nun möglich, Visualisierungsdiagramme für bekannte Niederschlagsereignisse und IDF-Niederschlagsdaten anzuzeigen, auszublenden, zu vergrößern und zu erweitern.
Verbesserungen bei der Analyse von Entwässerungssystemen
- Die Analysekriterien werden jetzt gespeichert, während Sie arbeiten. Aufforderungen zum Speichern von Änderungen wurden entfernt, um Arbeitsabläufe zu beschleunigen.
- Die Entwässerungsanalyse erfordert nun die Angabe eines gültigen Niederschlagsdatensatzes, bevor der Analysearbeitsablauf gestartet wird.
- Eingaben und Ergebnisse im Hinblick auf rationale Methoden und IDF-Niederschlag wurden zu Analyseberichten hinzugefügt.
- Die Methode zum Auswählen von Niederschlag für eine Analyse wurde geändert, sodass jetzt Kontrollkästchen auf der Seite Analysekriterien verwendet werden.
- Es wurde eine Warnmeldung hinzugefügt, wenn beim Starten einer Analyse für Entwässerungssysteme keine Einzugsgebietszuflüsse vorhanden sind.
- Der Export von Analyseergebnissen wurde verbessert, wobei Exportvorgänge aktiviert werden, wenn Teile des analysierten Entwässerungssystems geändert wurden. Dies ermöglicht den Export von Ergebnissen und Analysekriterien, allerdings bleiben die Eingabedaten deaktiviert, um zu vermeiden, dass geänderte Eingabewerte mit zuvor ausgegebenen Ergebnissen kombiniert werden. Das optimale Verfahren besteht weiterhin darin, die Analyse erneut auszuführen und damit sicherzustellen, dass die Ergebnisse dem aktuellen Zustand des Entwässerungssystems entsprechen.
Neu in 2026.1
In diesem Update wurden Verbesserungen für Regenwassersteuerungen und den Niederschlagsmanager sowie verschiedene Optimierungen für die Benutzeroberfläche implementiert.
Allgemeine Verbesserungen bei der Regenwassersteuerung
- Becken, unterirdische Speicherobjekte und Kanäle können in Autodesk Construction Cloud angezeigt werden.
- Becken und unterirdische Speicher können jetzt zum Modell-Viewer hinzugefügt werden.
- In der Übersicht wurden die Regenwassersteuerungen vom Knoten Kanalnetze in einen eigenen Knoten der ersten Ebene verschoben.
- Der Befehl LISTE zeigt jetzt Eigenschaften für Becken und unterirdische Speicher an.
- Becken und 3D-Profilkörper wurden dem Datenverknüpfungs-Editor hinzugefügt.
- Zeichnungen mit Becken-, unterirdischen Speicher- und Kanalobjekten aus der Technology Preview werden in der Version 2026.1 ordnungsgemäß geöffnet und angezeigt. Versionskompatibilität und -verfolgung bleiben erhalten.
Während die Analyse normal funktioniert, ist es nicht möglich, Objektgeometrie oder -eigenschaften für Entwässerungsentwürfe zu erstellen oder zu bearbeiten.
- Ein Warndialogfeld wird angezeigt, das auf die Inkompatibilität mit Civil 3D 2026.1 hinweist.
- Zum Aktualisieren dieser Objekte auf die aktuelle Version für die Bearbeitung führen Sie DRAINAGEDESIGNUPGRADE über die Befehlszeile aus.
Aktualisierungen für Becken
- Becken können jetzt mithilfe von Datenverknüpfungen und Datenreferenzen in mehreren Zeichnungen gemeinsam genutzt werden.
- Die Registerkarte Speicher im Dialogfeld Beckeneigenschaften wurde aus Gründen der Übersichtlichkeit neu gestaltet.

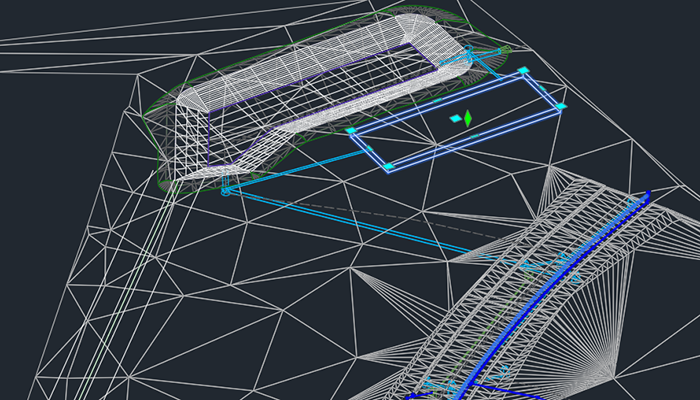

- Becken können jetzt aus Oberflächen erstellt werden. Sie können auch mit dem Befehl Aus Oberfläche neu definieren aktualisiert werden.
- Becken verfügen nun über Typklassifizierungen. Konzeptuelle Becken werden in der Zeichnung skizziert. Oberflächenbasierte Becken werden aus Oberflächen erstellt.
- Es stehen vier neue Befehle zum Bearbeiten der Beckenverschneidung zur Verfügung: Schnellbearbeitung Becken, Seitenneigung hinzufügen, Höhenlinie hinzufügen und Kontur löschen.
- Sie können jetzt die Neigung und das Volumen eines Beckens anpassen, indem Sie das Objekt im Ansichtsbereich bearbeiten. Dazu gehören das Hinzufügen und Bearbeiten von Neigungen, das Löschen von Neigungshöhenlinien, das Hinzufügen von Höhenlinien und das Bearbeiten von Höhenlinienhöhen.
- Der Befehl Bogen hinzufügen wurde in Becken abrunden umbenannt.
- Die Wasserspeicherkurve für oberflächenbasierte Becken kann über die Modi "Tiefeninkrement" oder "Benutzerdefiniert" konfiguriert werden.
- Die Berechnung des Beckenvolumens wurde verbessert.
- Dropdown-Menüs zur Stilauswahl sind jetzt in allen Becken-Dialogfeldern verfügbar.
Weitere Informationen:
Aktualisierungen für Kanäle
- Der Befehl CreateChannel wurde hinzugefügt.
- Für dreieckige, rechteckige und benutzerdefinierte Querprofile sind zusätzliche Querprofilformen verfügbar.
- Ein benutzerdefiniertes Kanalprofil kann manuell, durch Importieren von Punkten aus einer CSV-Datei oder durch Auswählen eines Querschnittsbestandteils in der Zeichnung definiert werden.
- Ein benutzerdefiniertes Kanalprofil kann durch Importieren aus einem vorhandenen Querschnittsbestandteil in der Zeichnung definiert werden.
- Der Stationsbereich für eine Kanalbasislinie kann angepasst werden (freie Station).
- Achse und Profil als Unterstützung für die Kanalbasislinie wurden für die Kanalerstellung implementiert.
- Befehls- und Funktionseinstellungen für Kanäle sind jetzt verfügbar.
Weitere Informationen:
Aktualisierungen für unterirdische Speicher
- Sie können jetzt einen unterirdischen Speicher auswählen und den Draufsichtsstil über das Kontextmenü erstellen, kopieren und bearbeiten.
- Es besteht jetzt die Möglichkeit, den Anteil des Leerraums (Hohlräume) am Pegelstand für den Wasserspeicher anzuzeigen.
Weitere Informationen:

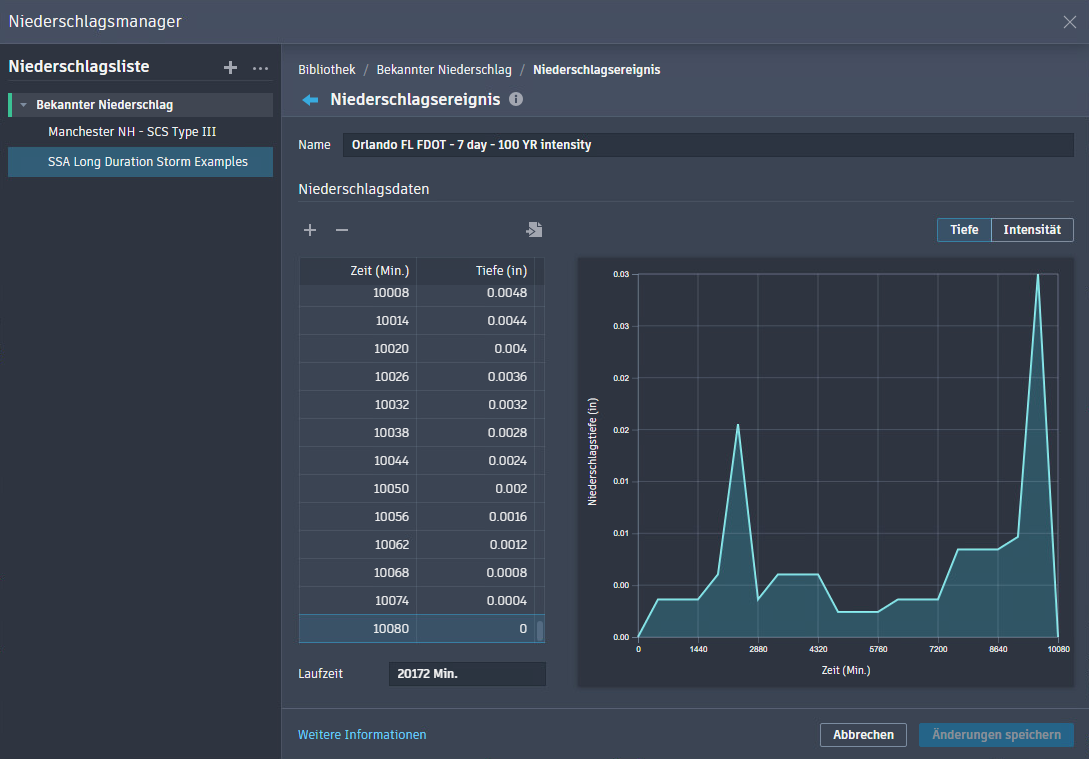

Verbesserungen des Niederschlagsmanagers
- Verbesserungen an der Benutzeroberfläche wurden implementiert, um verschiedene Niederschlagsdaten einfach zu erstellen, zu organisieren, zu ändern und auszutauschen.
- Der verteilungsbasierte Niederschlag wurde hinzugefügt, um Niederschlagsdaten basierend auf einer Niederschlagstiefe zu erstellen, die auf eine Niederschlagsverteilung angewendet wird.
- Es besteht jetzt die Möglichkeit zum Erstellen eines verteilungsbasierten Niederschlagsereignisses basierend auf SCS-Niederschlagsverteilungen und einer gültigen Niederschlagstiefe (0 bis 10080 mm).
- Es besteht jetzt die Möglichkeit zum Importieren und Exportieren einzelner Niederschlagsdaten oder ganzer Sätze mit einer Niederschlagsbibliotheksdatei (*.RAIN), um sie für andere Zeichnungen freizugeben.
Weitere Informationen: Niederschlagsmanager

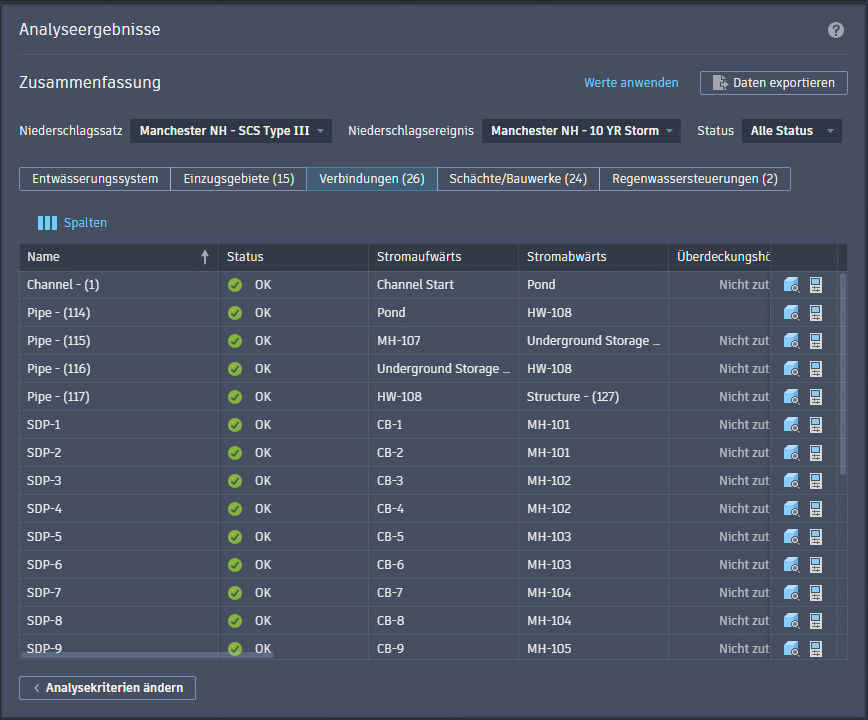

Verbesserungen bei der Analyse von Entwässerungssystemen
- Zur Registerkarte Entwässerungssystem der Analyseergebnisse wurden einzelne und gesamte Systemauslassdetails hinzugefügt.
- Zu den Verbesserungen der Exportoptionen zählen die Auswahl der aktuellen Ergebnisspalten, aller Ergebnisspalten oder der vollständige Ausschluss von Ergebnissen.
- Beim Exportieren von Analysedaten sind jetzt Niederschlags- und Eingabedaten enthalten.
- Jetzt sind zusätzliche Registerkarten mit Eingabedaten in der exportierten Excel-Datei für die Analyse enthalten. Dazu gehören SBUH-Abfluss, Struktur, SCS-Abfluss, SWMM, Analysekriterien, Regenwassersteuerungen (Teiche und unterirdische Speicher), Verbindungen (Rohre und Kanäle), Regenwassersteuerungsauslass und Zeit-Flächen-Abfluss.
- Unterstützung für die Umleitung von Überlaufflüssen von einem Zulauf-Schacht/Bauwerk an den/das Ziel-Zulauf-Schacht/Bauwerk in Fließrichtung wurde hinzugefügt.
Weitere Informationen: Analysieren von Entwässerungssystemen
