Dialogfeld Eckverbindung - Referenz

Definieren Sie die Eckverbindungen, die Sie zu Blechflächen hinzufügen.

Zugriff

Multifunktionsleiste: Registerkarte Blech Gruppe Ändern Eckverbindung

Form

Steuert die Form, die Methode zur Abstandsmessung, den Überlappungstyp und die Abstandsparameter für die Eckverbindung.

Form

Wählt Modellkanten und bestimmt, ob Ecken aufgetrennt werden.

Eckverbindung

Gibt neue Eckengeometrie zwischen vorhandenen koplanaren oder sich schneidenden Blechflächen an

Eckenauftrennung

Gibt eine aufgetrennte Ecke an. Verwenden Sie diese Option, um eine Ecke zu öffnen und eine Blecheckverbindung zu erstellen (üblicherweise auf einem konvertierten Bauteilmodell).

Kanten

Wählt an jeder Blechfläche eine Modellkante aus

Gehrung/Verbindung

Trägt die Bezeichnung Gehrung, wenn sich die ausgewählten Kanten auf einer koplanaren Fläche befinden. Die Bezeichnung lautet Verbindung, wenn sich die ausgewählten Kanten auf nicht planaren Flächen befinden. Sie können die folgenden Optionen definieren:

Verwendete Methode zur Abstandsmessung
Überlappungstyp des Verbindungsabstands
Wert der Abstandsentfernung
Prozentuale Überlappung (bei Bedarf)

Maximale Abstandsentfernung

Verwenden Sie diese Option, um einen Eckverbindungsabstand zu erstellen, der mithilfe einer physikalischen Prüflehre gemessen werden kann.

Flächen-/Eckentfernung

Erstellen Sie einen Eckverbindungsabstand, der von der Fläche neben der ersten ausgewählten Kante zur zweiten ausgewählten Kante gemessen werden kann. Diese Eckverbindungen entsprechen denen, die mit Inventor-Versionen vor R2008 erstellt wurden.

Überlappungsoption

Anmerkung: Welche Auswahlmöglichkeiten angezeigt werden, hängt von den ausgewählten Kanten oder Flächen und der zuvor ausgewählten Methode zur Abstandsmessung ab.

45°

(koplanare Auswahlen/maximale Abstandsentfernung) Wendet den Verbindungstyp Symmetrische Lücke auf die ausgewählte Eckverbindung an

Symmetrische Lücke

(koplanare Auswahlen/Flächen-/Eckentfernung) Wendet den Verbindungstyp Symmetrische Lücke auf die ausgewählte Eckverbindung an

Symmetrische Lücke

(nicht planare Auswahlen/maximale Abstandsentfernung) Wendet den Verbindungstyp Symmetrische Lücke auf die ausgewählte Eckverbindung an

Keine Überlappung

(nicht planare Auswahlen/Flächen-/Eckentfernung) Wendet den Verbindungstyp Keine Überlappung auf die ausgewählte Eckverbindung an

Überlappung

(koplanare Auswahlen/maximale Abstandsentfernung) Wendet den Verbindungstyp Überlappung auf die ausgewählte Eckverbindung an

Überlappung

(koplanare Auswahlen/Flächen-/Eckentfernung) Wendet den Verbindungstyp Überlappung auf die ausgewählte Eckverbindung an

Überlappung

(nicht planare Auswahlen/maximale Abstandsentfernung) Wendet den Verbindungstyp Überlappung auf die ausgewählte Eckverbindung an

Überlappung

(nicht planare Auswahlen/Flächen-/Eckentfernung) Wendet den Verbindungstyp Überlappung auf die ausgewählte Eckverbindung an

Überlappung umkehren

(koplanare Auswahlen/maximale Abstandsentfernung) Wendet den Verbindungstyp Überlappung umkehren auf die ausgewählte Eckverbindung an

Überlappung umkehren

(koplanare Auswahlen/Flächen-/Eckentfernung) Wendet den Verbindungstyp Überlappung umkehren auf die ausgewählte Eckverbindung an

Überlappung umkehren

(nicht planare Auswahlen/maximale Abstandsentfernung) Wendet den Verbindungstyp Überlappung umkehren auf die ausgewählte Eckverbindung an

Überlappung umkehren

(nicht planare Auswahlen/Flächen-/Eckentfernung) Wendet den Verbindungstyp Überlappung umkehren auf die ausgewählte Eckverbindung an

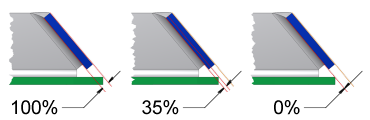

Prozent Überlappung

Definiert die Überlappung als Prozentwert der Laschenstärke mithilfe eines Dezimalwerts von 0 bis 1. Diese Option ist gültig, wenn der Überlappungstyp Überlappung oder Überlappung umkehren lautet.

Abstand

Abstand: Definiert den Abstand zwischen den Kanten (oder zwischen einer Fläche und einer Kante) der Eckverbindung. Geben Sie einen Wert ein, wenn dieser nicht dem Vorgabewert entspricht.
Stärke: Der im aktiven Blechstil angegebene Wert. Falls der Wert zuvor bearbeitet wurde, können Sie ihn auf den im Blechstil definierten Parameter zurücksetzen Sie können auch die Optionen in der Dropdown-Liste für folgende Zwecke nutzen:
- Messen eines Elementabstands für diesen Wert
- Anzeigen von Bemaßungen zur Ermittlung einer Bemaßung für diesen Wert
- Auflisten von Parametern, die Sie für diesen Wert einsetzen können, oder Zurücksetzen des Werts auf den Elementwert, falls der Wert zuvor geändert wurde.

(Mehr)

Ecke dehnen

Gibt an, wie die Ecke gedehnt wird

Ausgerichtet

Projiziert die erste Fläche so, dass sie an der zweiten Fläche ausgerichtet wird.

Lotrecht

Projiziert die erste Fläche lotrecht zur zweiten Fläche

Biegung (Registerkarte)

Weitere Informationen zur Registerkarte Biegung finden Sie unter Blechbiegeoptionen - Referenz.

Registerkarte Ecke

Weitere Informationen zur Registerkarte Ecke finden Sie unter Blechecke - Referenz.
