Explosionsansichten

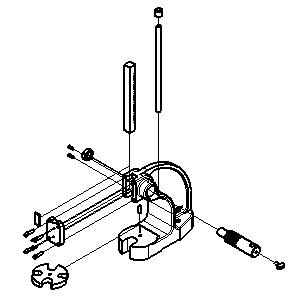

Explosionsansichten werden verwendet, um Baugruppen zu beschreiben. Hierfür werden Komponenten aus ihrer Zusammenbauposition herausgenommen. Verwenden Sie Explosionsansichten, um eine Baugruppe mit Positionsnummern aus einer Teile- oder Stückliste zu versehen. Sie erstellen Explosionsansichten mithilfe einer Kombination aus Baugruppen (.iam), Präsentation (.ipn) und Zeichnung (.idw, .dwg) zu. Eine Ansicht der Baugruppe wird in der Präsentationsdatei erstellt und die Komponenten werden in der Ansicht neu positioniert. Zeichnungsansichten werden dann aus der Präsentationsdatei generiert.

Informationen zum Verwenden einer Baugruppe für die Erstellung einer Explosionsansicht finden Sie unter Präsentationen, Explosionsansichten und Publizieren und den zugehörigen Themen in diesem Abschnitt.
