Zugriff

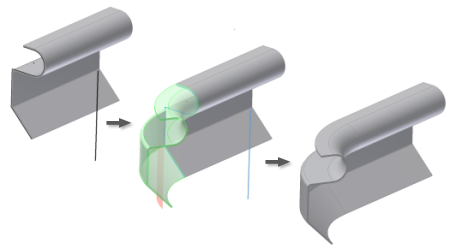

Multifunktionsleiste: Registerkarte Blech Gruppe Erstellen Konturrolle

Form

Wählt eine Profilgeometrie aus

Wählt die Drehachse aus. Die Drehachsengeometrie muss in der Skizze mit der Profilgeometrie enthalten sein.

Seite umkehren oder

Klicken Sie hierauf, um die Materialstärke auf die anderen Seite des ausgewählten Profils zu versetzen.

Beide Seiten

Klicken Sie hierauf, um die Materialstärke gleichmäßig auf beiden Seiten des ausgewählten Profils zu versetzen.

Rollwinkel

Gibt den Wert für das Winkel-Sweeping des gerollten Abschnitts an. Als Standardwert sind 90 Grad vorgegeben. Der Winkelwert darf bei einem aus mehreren Segmenten bestehenden Profil nicht gleich 360 Grad sein. Sie können einen Rollwinkelwert von 360 Grad bei Profilen mit einer einzelnen, geraden Linie verwenden.

oder

Klicken Sie bei Aktivierung hierauf, um ein Sweeping der Konturrolle entgegengesetzt der Richtung in der Vorschau durchzuführen.

Klicken Sie hierauf, um ein Sweeping der Konturrolle gleichmäßig im Uhrzeigersinn und entgegen dem Uhrzeigersinn vom ausgewählten Profil aus durchzuführen.

Abwickeln und Abrollen

Bestimmt die Methode zum Abrollen des Konturrollenelements. Bei allen Methoden wird eine abgewickelte Länge abgeleitet, indem der Rollwinkel mit dem neutralen Radius multipliziert wird. Sie unterscheiden sich durch die bereitgestellte Art von Eingabe:

Abrollmethode

Schwerpunktzylinder

Eine parallel zur Drehachse angeordnete Achse verläuft durch den ermittelten Schwerpunkt und ermöglicht Eingaben zum Definieren einer neutralen zylindrischen Fläche. Vorgabemethode

Benutzerdefinierter Zylinder

Gibt eine skizzierte Linie an, die die Fläche der neutralen zylindrischen Fläche definiert.

Abgewickelte Länge

Gibt den Wert an, der die abgewickelte Länge des abgewickelten, gerollten Segments bestimmt

Neutraler Radius

Legt für den neutralen Radius einen Wert parametrisch fest (wenn Profile mit mehreren Segmenten berücksichtigt werden)

KFaktor

Methode für lineare Profile mit einem einzelnen Segment

Abwicklungsregel

Gibt eine Abwicklungsregel an, die von der in der aktiven Blechregel angegebenen Abwicklungsregel abweicht. Die Auswahl stammt aus einer Dropdown-Liste.

Neutraler Radius

Zeigt den Wert des neutralen Radius an, der beim Ableiten einer abgewickelten Länge mithilfe eines Rollwinkels verwendet wird.

Abgerollte Länge

Informationsanzeige. Zeigt die Länge des abgerollten Konturrollenelements an.

Biegeradius

Gibt den Wert für den Biegeradius an. Der Vorgabewert ist der Systemparameter Biegeradius. Deaktiviert, wenn ein einzelnes, lineares Profil ausgewählt wurde.
