Manuelles Hinzufügen von Symmetrielinien der Mittellinie


  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Mit Anmerkung versehen Gruppe Symbole Mittellinienmarkierung Symmetrielinie.

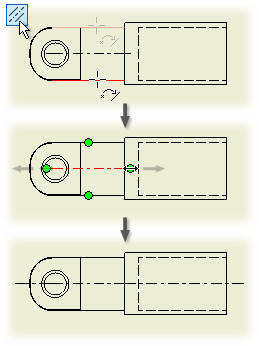

  2. Klicken Sie im Grafikfenster auf zwei Linien, um die Symmetrielinie der Mittellinie zwischen ihnen zu platzieren.
    Anmerkung: Die Linien, die zum Erstellen einer Symmetrielinie der Mittellinie ausgewählt werden, müssen genau ausgerichtet sein. Sie müssen gegebenenfalls Abhängigkeiten im Modell hinzufügen oder ändern, um die entsprechenden Komponenten auszurichten, und anschließend die Zeichnungsansicht aktualisieren.
  3. Die Funktion bleibt aktiv, sodass Sie weitere Mittellinien hinzufügen können. Klicken Sie auf [ESC], um den Vorgang abzuschließen.
