iMate erstellen - Referenz
Neue Funktionen: 2023
Definiert als iMates bezeichnete Abhängigkeitspaare, um zu bestimmen, wie Bauteile beim Einfügen in eine Baugruppe verbunden werden.
iMates werden durch Symbole identifiziert. Die Symbole zeigen den Typ und den Status des iMate an. Sie können ein Symbol umbenennen, sodass es passenden Abhängigkeiten in anderen Bauteilen entspricht.
Sie können in einem einzigen Bauteil mehrere iMates definieren.
Zugriff
Multifunktionsleiste: Registerkarte Verwalten
Gruppe Autor iMate
Registerkarte Baugruppe
Bestimmt einen oder mehrere Abhängigkeitstypen, Geometrie und Abhängigkeitsnamen zum Definieren der iMates. Die erste definierte Abhängigkeit ist das primäre iMate.
Typ
Bestimmt den passenden Abhängigkeitstyp, wenn das Bauteil in eine Baugruppe eingefügt und mit einer Abhängigkeit versehen wird.
Abhängigkeit des Typs Passend
Gibt an, dass die ausgewählte Fläche in Bezug auf eine andere Fläche auf einer Komponente mit einem passenden iMate entweder gegenüberliegend oder neben ihr liegend und fluchtend positioniert wird
Winkelabhängigkeit
Gibt den zulässigen Winkel der ausgewählten Kante oder planaren Fläche an, wenn diese relativ zu einer anderen Komponente mit einem passenden iMate positioniert wird
Tangentiale Abhängigkeit
Erfordert Kontakt zwischen der ausgewählten Fläche, Ebene, Kugel, dem Zylinder oder Kegel an einem Tangentialpunkt auf einer Komponente mit einem passenden iMate
Einfüge-Abhängigkeit
Erfordert die Abhängigkeit Passend (Fläche zu Fläche) zwischen planaren Flächen und die Abhängigkeit Passend zwischen den Achsen einer Komponente mit einem passenden iMate.
Auswahl
Wählt die Geometrie auf dem Bauteil aus, die mit Abhängigkeiten zu einem iMate oder einem anderen Bauteil versehen werden soll.
Versatz oder Winkel
Gibt den Abstand oder Winkel an, um den die iMate-Hälften voneinander versetzt werden.
Modus
Zeigt die Beziehung an, die definiert wird, wenn das Bauteil zu einem passenden iMate in einer Baugruppe abhängig gemacht wird.
Registerkarte Bewegung
Typ
Drehungsbewegungsabhängigkeit
Gibt die Drehung einer Komponente relativ zu einer anderen Komponente mit einem bestimmten Verhältnis an. Zylindrische Flächen stellen sich vorgabegemäß auf das geometrische Verhältnis zwischen den ausgewählten Zylindern ein.
Bewegungsabhängigkeit des Typs Drehung-Translation
Gibt mit einem bestimmten Verhältnis an, wie zwei Komponenten relativ zueinander übersetzt werden
Auswahl
Wählt die Geometrie an zwei mit Abhängigkeiten zu versehenden Komponenten aus. Sie können eine oder mehrere Kurven, Ebenen oder Punkte angeben, um zu definieren, wie sich die Teile aneinander fügen.
Verhältnis oder Abstand
Verhältnis
Bei Drehungsabhängigkeiten gibt das Verhältnis an, wie viele Umdrehungen die zweite Komponente bei einer Umdrehung der ersten Komponente durchführt. Ein Wert von beispielsweise 4,0 (4:1) dreht die zweite Komponente um vier Einheiten, wenn sich die erste Komponente um eine Einheit dreht. Ein Wert von 0,25 (1:4) dreht die zweite Komponente um eine Einheit, wenn sich die erste Komponente um vier Einheiten dreht. Der Standardwert ist 1,0 (1:1). Wurden zwei zylindrische Flächen ausgewählt, so wird ein Vorgabeverhältnis relativ zu den Radien der beiden Komponenten berechnet und angezeigt.
Abstand
Bei Abhängigkeiten des Typs Drehung-Translation gibt der Abstand an, um wie viel sich die zweite Komponente relativ zu einer Umdrehung der ersten Komponente bewegt. Ein Wert von beispielsweise 4,0 mm verschiebt die zweite Komponente um 4.0 mm, wenn die erste Komponente eine vollständige Umdrehung macht. Ist die erste Komponente eine zylindrische Fläche, so wird ein Vorgabeabstand (Umfang der ersten Komponente) berechnet und angezeigt.
Modus
Gibt an, ob es sich um eine Vorwärts- oder Rückwärtsbewegung handelt. Klicken Sie auf die entsprechende Schaltfläche.
Name und Trefferliste
Sie können eine Komponente im Dialogfeld Komponente platzieren auswählen und entweder die Option Interaktiv mit iMates platzieren oder iMates automatisch an Position erstellen auswählen. Wenn mindestens eine Komponente bereits in der Baugruppe platziert ist, werden iMates angepasst. Sie können die Genauigkeit der Ergebnisse durch Erstellen einer Trefferliste erhöhen.
Name
Erstellt einen iMate-Namen. Sie können einen Namen eingeben oder das Feld leer lassen; in diesem Fall wird automatisch ein Standardname erzeugt.
Trefferliste
Erstellt eine Liste mit iMate-Namen. Wenn eine Komponente platziert wird, wird zuerst nach einem übereinstimmenden Namen in der Liste und dann nach übereinstimmenden iMate-Eigenschaften gesucht.
Namen zur Liste hinzufügen
Fügt einen Namen ein. Klicken Sie auf diese Option, und geben Sie einen Namen ein.

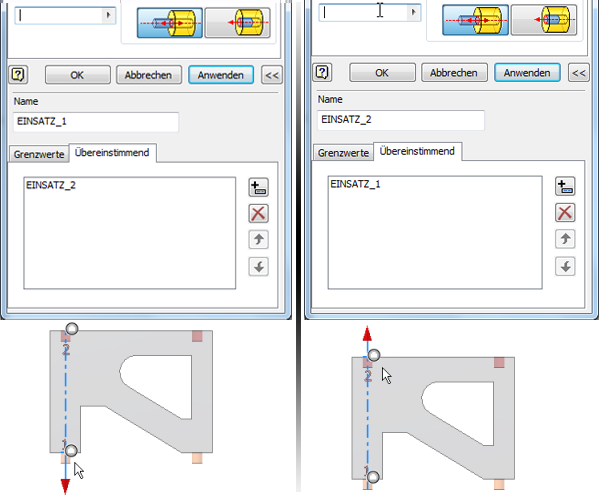

In diesem Beispiel sind mehrere Exemplare einer Komponente in Leiterform zusammengebaut. Hierzu wird eine iMate-Trefferliste erstellt, damit Pfosten 1 immer in Bohrung 2 platziert wird.
- Erstellen Sie eine iMate-Abhängigkeit Einfügen namens Einfügen_1 für Pfosten 1. Erweitern Sie das Dialogfeld, und erstellen Sie die bevorzugte Übereinstimmung (Einfügen_2) als ersten Eintrag in der Trefferliste.
- Erstellen Sie eine iMate-Abhängigkeit Einfügen namens Einfügen_2 für Bohrung 2. Erweitern Sie das Dialogfeld, und erstellen Sie die bevorzugte Übereinstimmung (Einfügen_1) als ersten Eintrag in der Trefferliste.
- Platzieren Sie das erste Exemplar der Komponente in einer Baugruppe.

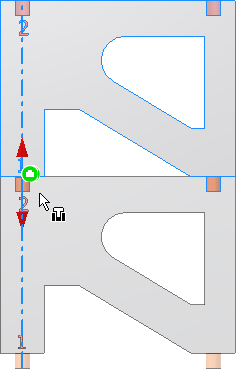

- Platzieren Sie das zweite Exemplar der Komponente mithilfe des Dialogfelds Komponente platzieren. Aktivieren Sie eine der beiden Optionen (Interaktiv mit iMates platzieren oder iMates automatisch an Position erstellen).
