Befehl Auswählen - Referenz

Stellt die Filter Auswahlmodus im Schnellzugriff-Werkzeugkasten ein.

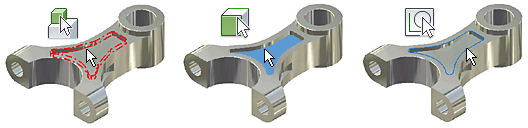

Bauteile

Körper auswählen

Wählt Volumenkörper oder Flächenkörper auf dem Bauteil aus.

Elemente auswählen

Wählt Elemente auf dem Bauteil aus. Sie können Elemente oder die einzelnen Kurven, die Elemente definieren, markieren und auswählen.

Flächen und Kanten auswählen

Legt fest, dass durch den Befehl Flächen und Kanten auf dem Bauteil ausgewählt werden.

Skizzierte Elemente auswählen

Wählt Skizziergeometrie aus, die zum Erstellen von Elementen verwendet wird. Sie können Skizzen oder auch die einzelnen Kurven, die Skizzen definieren, markieren und auswählen.

Anmerkungen auswählen

Wählt 3D-Anmerkungen im Bauteil aus. Mit diesem Filter können Sie mehrere 3D-Anmerkungen auswählen, um die Sichtbarkeit in jeder Ansicht zu steuern.

Auswahlsatz von Flächen oder Kanten, die tangential zu(r) ausgewählten Fläche(n) oder Kante(n) verlaufen

Erstellen Sie einen Auswahlsatz aller Flächen oder Kanten, die in einem Bauteil, einer Baugruppe oder einer Skizze tangential zueinander liegen. Im Grafikfenster:

Doppelklicken Sie mit der linken Maustaste auf eine Fläche oder Kante.

ODER

In der Bauteil- oder Baugruppenumgebung:
- Wählen Sie eine oder mehrere Flächen bzw. Kanten aus, klicken Sie mit der rechten Maustaste, und wählen Sie Tangenten auswählen aus dem Kontextmenü aus.
Anmerkung: Halten Sie die STRG-Taste gedrückt, um mehr als eine Fläche oder Kante auszuwählen.
In der Skizzierumgebung:
- Wählen Sie eine Fläche oder eine Kante aus, klicken Sie mit der rechten Maustaste, und wählen Sie Tangenten auswählen aus dem Kontextmenü aus.

Auswahlmodi für Zeichnungen

Legt den Auswahlmodus sowie den Filtersatz fest und wählt die zu bearbeitenden Objekte in Zeichnungen.

Zugriff

Klicken Sie im Schnellzugriff-Werkzeugkasten auf den Pfeil für den Befehl Auswählen.

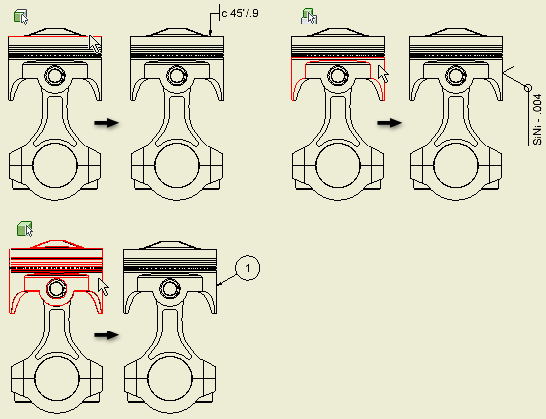

Auswahlmodi

Legt den Auswahlmodus für Bauteilelemente und für Baugruppen in Zeichnungsansichten fest.

Kante auswählen

Wählt Kanten auf Bauteilen aus

Element auswählen

Wählt Elemente auf Bauteilen aus.

Bauteil auswählen

Wählt Bauteile aus.

Alle Inventor-Bemaßungen auswählen

Wählt alle Bemaßungen im aktuellen Blatt aus und platziert sie in einem neuen Auswahlsatz

Wählen Sie alle Modellbemaßungen aus.

Wählt alle Modellbemaßungen im aktuellen Blatt aus und ordnet sie in einem neuen Auswahlsatz an

Alle überschriebenen Bemaßungen auswählen

Wählt alle überschriebenen Bemaßungen im aktuellen Blatt aus und ordnet sie in einem neuen Auswahlsatz an.

Anmerkung: Als überschriebene Bemaßungen gelten Bemaßungen mit geänderten oder ausgeblendeten Werten.

Alle AutoCAD-Bemaßungen auswählen

(nur für DWG-Dateien verfügbar) Wählt alle AutoCAD-Bemaßungen im aktuellen Blatt aus und ordnet sie in einem neuen Auswahlsatz an

Filter auswählen

Legt einen Filtersatz fest, der bestimmt, welche Elemente Sie beim Arbeiten in einer Zeichnung auswählen können Sie können die Filtersätze mit der Option Filter auswählen anpassen. Klicken Sie auf einen Filtersatz, um ihn anzuwenden.

Auswahlfilter bearbeiten

Öffnet das Dialogfeld Filter auswählen, in dem Sie die Filter festlegen können, die für jeden Filtertyp aktiviert werden sollen. Sie können in der Liste, die alle Filter enthält, Filter aktivieren oder deaktivieren.

Alle auswählen

Wendet alle ausgewählten Filter mit beliebigen Filtertypen auf Elemente in der Zeichnung an

Entwurffiltertyp

Aktiviert die angegebenen Filtertypen, sodass sie auf Zeichnungsansichten angewendet werden

Detailfiltertyp

Wendet einen Filtersatz an, um Details wie Bemaßungen, Mittellinien, Mittelpunktmarkierungen und Text festzulegen. Unterdrückt die Auswahl von anderen Elementen, beispielsweise von Symbolen.

Filtertyp Benutzerdefiniert

Wendet einen benutzerdefinierten Filtersatz an

Zeichnungsfilter

Legt die Objekte fest, die bei Verwendung der Filtersätze des Befehls Auswählen in Zeichnungen ausgewählt werden können.

Zugriff

Klicken Sie im Schnellzugriff-Werkzeugkasten auf den Pfeil für den Befehl Auswählen, und klicken Sie dann auf Auswahlfilter bearbeiten.

Filtersatz

Legt den zu ändernden Satz der benutzerdefinierten, Detail- oder Layout-Filter fest. Klicken Sie auf den Pfeil, und wählen Sie einen Filtersatz aus der Liste aus.

Filter

Führt für den ausgewählten Filtertyp die verfügbaren Filter auf. Sie können die in der Zeichnung ausgewählten Filter auswählen. Klicken Sie hier, um einen Filter hinzuzufügen, oder entfernen Sie das Häkchen, um den Filter nicht in den Satz aufzunehmen.

Alle auswählen

Wählt die gesamte Liste aus und stellt alle Filter in der Zeichnung zur Verfügung
Keine auswählen

Entfernt das Häkchen bei allen Filtertypen
Auswahl umkehren

Wechselt zwischen ausgewählten und nicht ausgewählten Filtern

Baugruppen

Legt den Auswahlmodus fest und wählt die zu bearbeitenden Objekte in Baugruppen aus.

Zugriff

Klicken Sie im Schnellzugriff-Werkzeugkasten auf den Pfeil für den Befehl Auswählen.

Komponentenpriorität

Legt fest, dass durch den Befehl vollständige Komponenten ausgewählt werden. Eine Komponente kann ein Bauteil oder eine Unterbaugruppe sein. Sie können kein untergeordnetes Bauteil und keine Komponente einer Unterbaugruppe auswählen.

Bauteilpriorität

Legt fest, dass durch den Befehl Bauteile ausgewählt werden, unabhängig davon, ob diese der Baugruppe als einzelnes Bauteil oder als Komponente einer Unterbaugruppe hinzugefügt wurden. Sie können keine Elemente und keine Skizziergeometrie für ein Bauteil auswählen.

Elementpriorität

Legt den Befehl zum Auswählen von Elementen (einschließlich Arbeitselemente) eines Bauteils einer Baugruppe fest.

Flächen und Kanten auswählen

Legt fest, dass durch den Befehl Flächen auf beliebigen Bauteilen in der Baugruppe ausgewählt werden. Sie können Flächen oder auch die einzelnen Kurven, die Flächen definieren, markieren und auswählen.

Skizzierte Elemente auswählen

Legt fest, dass durch den Befehl Skizziergeometrie ausgewählt wird, die zum Erstellen von Elementen verwendet wird. Sie können Skizzen oder auch die einzelnen Kurven, die Skizzen definieren, markieren und auswählen.

Nur Sichtbare auswählen

Schließt nur sichtbare Komponenten in einen Auswahlsatz ein. Die Einstellung Nur Sichtbare auswählen wird für alle Auswahlmethoden verwendet.

Vorab-Hervorhebung aktivieren

Zeigt Vorab-Hervorhebungen an, wenn der Cursor über ein Objekt bewegt wird. Der Befehl ist vorgabegemäß aktiviert. Wenn der Befehl deaktiviert ist, werden Vorab-Hervorhebungen in Baugruppen und Schweißkonstruktionen während der Komponenten- oder Bauteilauswahl nicht angezeigt.

Diese Einstellung wirkt sich nicht auf den Befehl Andere auswählen aus, durch den Vorab-Hervorhebungen immer anzeigt werden.

Der Befehl Vorab-Hervorhebung aktivieren steht auch im Dialogfeld Anwendungsoptionen auf der Registerkarte Allgemein zur Verfügung.

Durch die Komponentenauswahloptionen wird ein Satz nach bestimmten Kriterien erstellt. Sie können den Auswahlsatz auch für andere Operationen, z. B. zum Anpassen der Sichtbarkeit, verwenden.

Alle Vorkommen auswählen

Wählt alle Exemplare des ausgewählten Modells in der aktuellen Datei aus.

Abhängig von

Wählt und markiert Komponenten, die von einer oder mehreren vorher ausgewählten Komponenten abhängig sind.

Komponentengröße

Wählt und markiert Komponenten nach der unter Auswahl nach Größe festgelegten Größe. Die Größe wird durch die Diagonale des virtuellen Rahmens der ausgewählten Komponenten bestimmt. Zur Auswahl der Komponente, deren Größe gemessen werden soll, klicken Sie auf den Pfeil. Klicken Sie Option, um Komponenten auszuwählen, die größer bzw. kleiner als die Komponentengröße sind. Sie können auch einen Prozentsatz angeben, wobei 100 % die maximale Komponentengröße ist.

Komponentenversatz

Wählt und markiert Komponenten innerhalb des virtuellen Rahmens der ausgewählten Komponenten zuzüglich eines Versatzabstands. Den Versatzabstand legen Sie unter Auswahl nach Versatz fest, bzw. Sie klicken auf eine Fläche und ziehen diese, um die Komponentengröße zu ändern. Klicken Sie auf den Pfeil, um bei Bedarf den Befehl Messen zu verwenden. Aktivieren Sie das Kontrollkästchen, um teilweise enthaltene Komponenten hervorzuheben.

Kugelversatz

Wählt und markiert Komponenten innerhalb einer Kugel, die die ausgewählten Komponenten überdeckt. Die Größe der Kugel legen Sie unter Auswahl nach Kugel fest, bzw. Sie klicken auf eine Kante der Kugel und ziehen diese, um die Kugelgröße zu ändern. Klicken Sie auf den Pfeil, um bei Bedarf den Befehl Messen zu verwenden. Aktivieren Sie das Kontrollkästchen, um teilweise enthaltene Komponenten hervorzuheben.

Nach Ebene auswählen

Wählt und markiert Komponenten auf einer bestimmten Seite einer Ebene. Unter Nach Ebene auswählen wählen Sie die Begrenzungsebene und die Seite (Richtung) aus. Aktivieren Sie das Kontrollkästchen, um teilweise enthaltene Komponenten hervorzuheben.

Externe Komponenten auswählen

Wählt und markiert externe Komponenten. Die Empfindlichkeit stellen Sie über Sichtbarer Prozentsatz ein.

Interne Komponenten

Wählt und markiert verdeckte (interne) Komponenten. Die Empfindlichkeit stellen Sie über Sichtbarer Prozentsatz ein.

Alle in Kurzaufnahme

Wählt und markiert alle "sichtbaren" Komponenten in der aktuellen Ansichtsebene. Die Empfindlichkeit stellen Sie über Sichtbarer Prozentsatz ein.

Anmerkung: Einige der oben angegebenen Befehle enthalten das Kontrollkästchen Auswahl komprimieren. Wenn dieses aktiviert ist und alle untergeordneten Objekte einer Baugruppe aufgrund der Befehlseinstellungen ausgewählt wurden, konsolidiert der Befehl die untergeordneten Objekte mit der übergeordneten Baugruppe. Dadurch wird die Effizienz bei Aktionen wie dem Aktivieren bzw. Deaktivieren der Sichtbarkeit erhöht, da bei weniger Exemplaren das Attribut geändert wird, obwohl das Ergebnis das gleiche ist.

Auswahl umkehren

Vorherige Auswahl

Kehrt zum vorherigen Auswahlsatz zurück. Es wird nur ein vorheriger Auswahlsatz gespeichert.

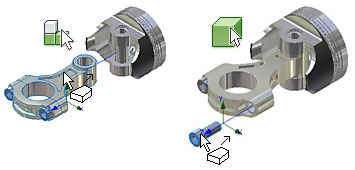

Präsentationen

Befehlseinstellungen

Komponentenpriorität

Wählt vollständige Komponenten. Eine Komponente kann ein Bauteil oder eine Unterbaugruppe sein. Sie können kein untergeordnetes Bauteil und keine Komponente einer Unterbaugruppe auswählen.

Bauteil

Wählt Bauteile aus, unabhängig davon, ob diese der Baugruppe als einzelnes Bauteil oder als Komponente einer Unterbaugruppe hinzugefügt wurden. Sie können keine Elemente und keine Skizziergeometrie für ein Bauteil auswählen.
