Bearbeiten von Modellbemaßungen in einer Zeichnung

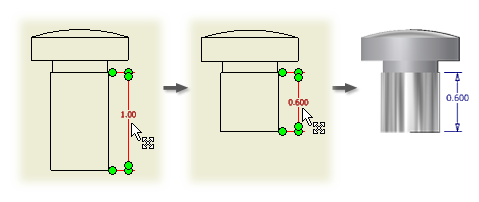

  1. Klicken Sie mit der rechten Maustaste auf die zu ändernde Bemaßung, und wählen Sie im Menü den Befehl Modellbemaßung bearbeiten.

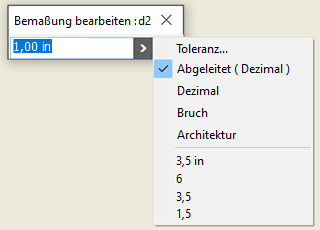

  2. Geben Sie die neue Bemaßung in das Bearbeitungsfeld ein.

  3. Zum Ändern der Bemaßungstoleranzen klicken Sie auf das Flyout im Bearbeitungsfeld und wählen Toleranz...

Anmerkung: Zum Deaktivieren der Möglichkeit zum Bearbeiten von Modellbemaßungen in der Zeichnung wechseln Sie zur Registerkarte Extras Gruppe Optionen Anwendungsoptionen Registerkarte Zeichnung, und deaktivieren Sie Bauteilbearbeitung in Zeichnungen aktivieren.
Übergeordnete Seite: Abrufen von Modellbemaßungen in Zeichnungen
