Registerkarte Farben - Referenz (Anwendungsoptionen)

Legt das Farbschema für das Grafikfenster, die Darstellung des Hintergrunds sowie das optionale Hintergrundbild fest.

Neue Funktionen: 2021, 2021.1, 2025, 2026

Zugriff

Multifunktionsleiste Registerkarte Ansicht Gruppe Darstellung

Datei Optionen Registerkarte Farben

Registerkarte Extras Gruppe Optionen Anwendungsoptionen Registerkarte Farben

Konstruktion/Zeichnung

Zeigt die Auswirkungen des Farbschemas in der Konstruktions- bzw. Zeichnungsumgebung an. Klicken Sie auf Konstruktion oder auf Zeichnung, um die Auswirkungen des aktiven Farbschemas im Ansichtsfeld anzuzeigen.

Benutzeroberflächen-Thema

Steuert die Farbe der Anwendungssymbole, des Fensterrahmens, des Hintergrunds (Vorgabe), der Eigenschaftsgruppen und der Dialogfelder. Wählen Sie ein Benutzeroberflächen-Thema aus der Liste der verfügbaren Themen aus.

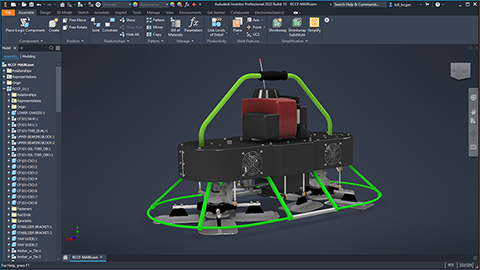

Dunkel (Vorgabe)

Wählen Sie das Thema Dunkel, um Symbole vor einem dunkelgrauen Hintergrund anzuzeigen.

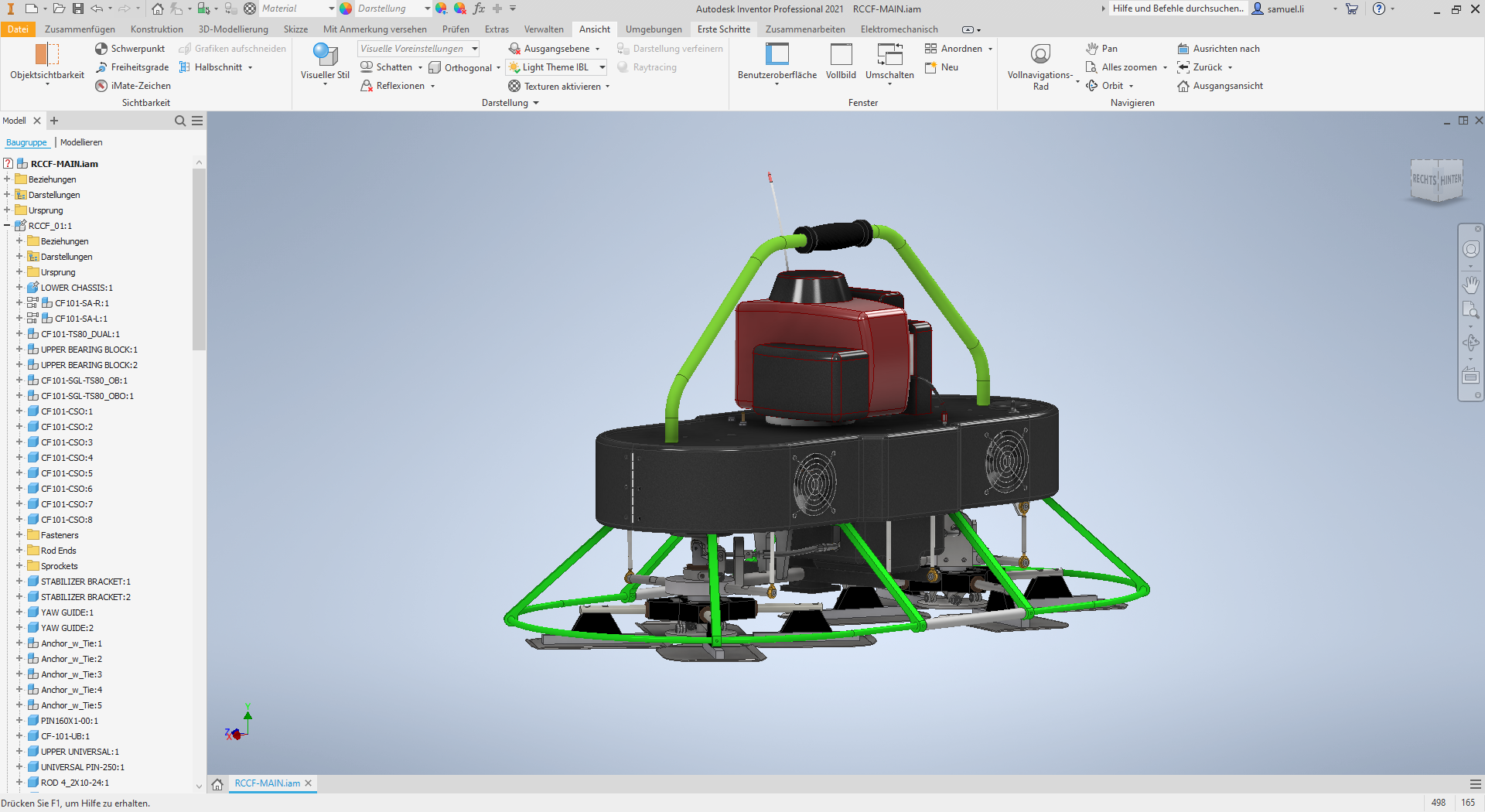

Licht

Wählen Sie das Thema Hell, um Symbole vor einem weißem Hintergrund anzuzeigen.

Gelb (nur mit dem hellen Thema verfügbar)

Aktivieren Sie diese Option, um die früheren Symbolfarben zu verwenden. Zum Aktualisieren der Browser-Symbole müssen Sie Inventor neu starten.

Markierung

Legt das Objektauswahlverhalten fest.

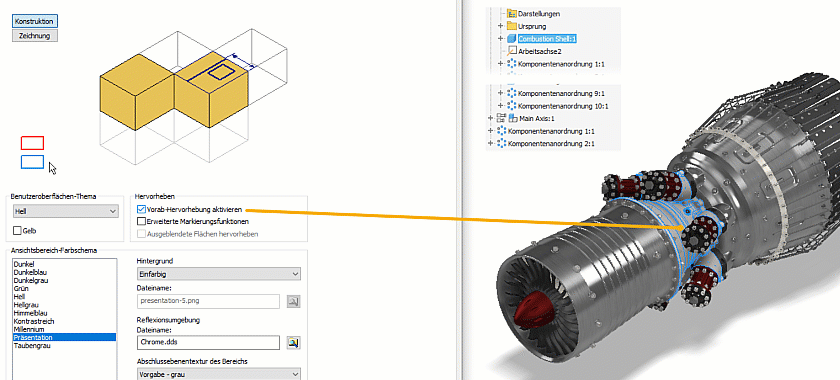

Vorab-Hervorhebung aktivieren

Objekte werden hervorgehoben, wenn Sie den Cursor darüber bewegen. So erhalten Sie Informationen zu dem Objekt, das Sie auswählen. Vorgabemäßig aktiviert. Wenn der Befehl deaktiviert ist, werden Vorab-Hervorhebungen in Baugruppen und Schweißkonstruktionen während der Komponenten- oder Bauteilauswahl nicht angezeigt.

Diese Einstellung wirkt sich nicht auf Andere auswählen aus, mit der Vorab-Hervorhebungen immer anzeigt werden.

Diese Option ist auch über das Pulldown-Menü Auswählen im Schnellzugriff-Werkzeugkasten verfügbar.

Erweiterte Markierungsfunktionen

Zeigt die (Vorab-) Hervorhebung von Baugruppenkomponenten durch andere Komponenten an. Die Hervorhebung wird angezeigt, wenn eine Komponente oder Abhängigkeit hervorgehoben bzw. ausgewählt wurde.

Ausgeblendete Flächen hervorheben

Verbessert die Auswahlhervorhebung, sodass ausgeblendete Flächen eingeschlossen werden, und umschließt die Auswahl mit einer dünnen Kontrastlinie, sodass die Auswahl besser sichtbar ist.

Ansichtsbereich-Farbschema

Führt die verfügbaren Farbschemata auf. Klicken Sie zum Auswählen auf eines der verfügbaren Schemata. Im Ansichtsfeld wird das Ergebnis der Auswahl angezeigt.

Schemata anpassen

Bietet Zugriff auf den Farbschema-Editor, in dem Sie die Farbschemata der grafischen Elemente in Inventor anpassen können.

Hintergrund

• 1 Farbe

  Wendet auf den Hintergrund eine deckende Farbe an.

• Abstufung

  Wendet auf die Hintergrundfarbe eine Sättigungsabstufung an.

• Hintergrundbild

  Zeigt ein Bitmap im Hintergrund des Grafikfensters an. Diese Auswahl bleibt ungeachtet des ausgewählten Farbschemas erhalten. Der Dateiname ist jedoch für jedes Farbschema eindeutig.

• Dateiname

  Nur verfügbar, wenn die Option Hintergrundbild aktiviert wurde. Klicken Sie auf , um ein .bmp-Bild zu suchen. Das Vorgabeverzeichnis lautet Autodesk Inventor Texture.

  Um eine Verzerrung des Bilds zu vermeiden, sollten Sie es auf dieselbe Größe wie das Grafikfenster (Maßstab und Seitenverhältnis) einstellen. Wenn es nicht mit der Größe des Grafikfensters übereinstimmt, wird das Bild gestreckt und zugeschnitten.

  Anmerkung: Große Dateien beeinträchtigen die Leistung von Autodesk Inventor.

Reflexionsumgebung

Gibt das Bild für die Reflexions-Map an. Reflexions-Maps werden nur für Nicht-IBL-Beleuchtungsstile verwendet. Verwenden Sie den Beleuchtungsstil Vorgabelichtquelle in der Modellumgebung, um schattierte Zeichnungsansichten synchron zu halten.

• Dateiname

  Klicken Sie auf , um das gewünschte Bild zu suchen.

  Das Vorgabeverzeichnis lautet Autodesk Inventor Textures. Die verfügbaren Dateitypen werden durch Ihre Hardware-Grafikeinstellungen bestimmt. Direct 3D unterstützt Dateitypen aus Cube Map (.dds) und Sphere Map (\.bmp, *.jpg, *.jpeg, *.png). OpenGL unterstützt Sphere Map-Dateitypen.

Abschlussebenentextur des Bereichs

Steuert die Farbe oder das Texturbild der Abschlussflächen, die mit dem Befehl Schnittansicht verwendet werden. Weitere Informationen erhalten Sie unter Arbeiten mit Schnittansichten.

• Vorgabe - Grau

  Die vorgegebene Farbe der Modellfläche.

• Bitmap-Bild

  Wählen Sie diese Option aus, um ein Texturzuordnungsbild als Flächentextur zu verwenden. Klicken Sie auf Durchsuchen , um zum zu verwendenden Texturbild zu navigieren und es auszuwählen.

  Tipp: Verwenden Sie ein Bildbearbeitungswerkzeug, um das Farbbild oder die Texturzuordnung des Volumenkörpers zu erstellen.
