So verwalten Sie die Anzeige des Abhängigkeitsstatus im Browser

Im Baugruppen-Browser wird vorgabemäßig der Abhängigkeitsstatus als , oder angezeigt, um einen der drei Status anzugeben:

• Vollständig bestimmt - Ein schwarzer Punkt gibt an, dass die Komponente vollständig mit Abhängigkeiten versehen ist.



• Unterbestimmt - Ein hohler Punkt gibt an, dass die Komponente unterbestimmt ist und Aufmerksamkeit erfordert. Öffnen Sie in diesem Fall zunächst das Dialogfeld Abhängigkeit bearbeiten, um mögliche Probleme zu identifizieren.



• Unbekannt - Ein Bindestrich zeigt an, dass der Abhängigkeitsstatus der Komponente unbekannt ist. Um diesen Status zu beheben, erstellen Sie die Baugruppe neu: Klicken Sie in der Multifunktionsleiste auf Registerkarte Extras Registerkarte Verwalten Gruppe Aktualisieren Alles neu erstellen .

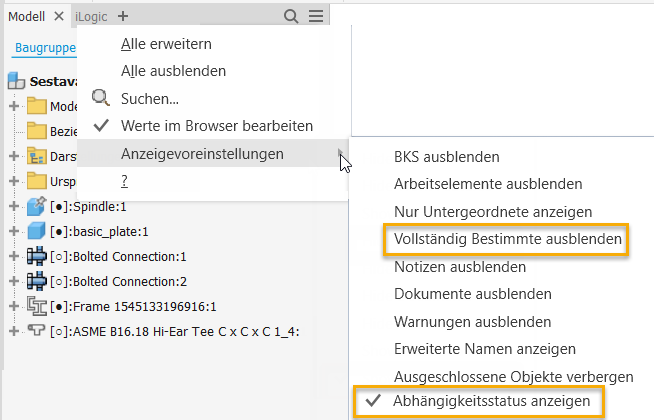

Verwenden Sie die Optionen im Menü Anzeigevoreinstellungen für Folgendes:

• Vollständig Bestimmte ausblenden: Nur Komponenten mit Abhängigkeitsproblemen werden angezeigt.
• Abhängigkeitsstatus anzeigen: Alle Abhängigkeitsstatus (, und ) werden angezeigt.

Die Einstellung Abhängigkeitsstatus im Browser anzeigen ist auch über Extras Verwalten Dokumenteinstellungen Registerkarte Modellierung verfügbar. Vorgabemäßig ist diese Einstellung aktiviert.
