Verwalten von Beschriftungen in Simulationsergebnissen

Verschiedene den Ergebnisprüfungen, Minimal- und Maximalwerten und Netzfehlern zugewiesene Beschriftungen stellen Simulationsinformationen im Grafikbereich dar. Sie können den anfänglichen Abstand, mit dem Beschriftungen platziert werden, ändern, Beschriftungen ziehen und die Position von Beschriftungen zurücksetzen.

Festlegen der anfänglichen Beschriftungsplatzierung

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Belastungsanalyse Gruppe Einstellungen, und wählen Sie Belastungsanalyse - Einstellungen .

2. Ändern Sie auf der Registerkarte Allgemein die Einstellung für Anfänglicher Abstand der Beschriftungsplatzierung auf den Prozentsatz der Diagonalen des virtuellen Modellrahmens.

   Anmerkung: Änderungen an der Einstellung haben keine Auswirkungen auf die Position vorhandener Beschriftungen.

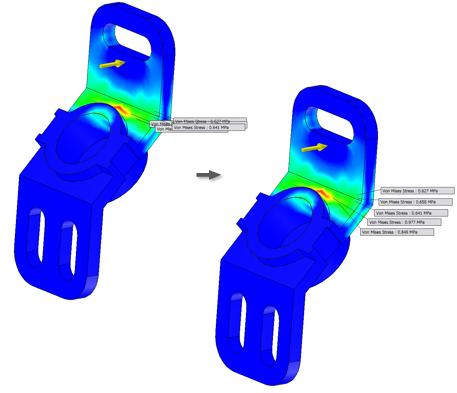

Verschieben von Beschriftungen

1. Wählen Sie im Grafikfenster eine oder mehrere Beschriftungen aus.

2. Klicken Sie auf eine der ausgewählten Beschriftungen, und ziehen Sie sie an die neue Position.

   Um den Vorgang abzubrechen und die Beschriftungen an ihre vorherige Position zurückzusetzen, drücken Sie während des Ziehens die Taste ESC.

Zurücksetzen von Beschriftungen auf die ursprünglichen Positionen

1. Wählen Sie im Grafikfenster eine oder mehrere Beschriftungen aus.

2. Klicken Sie mit der rechten Maustaste, und wählen Sie Position zurücksetzen.

   Um alle Beschriftungen im Grafikfenster zurückzusetzen, klicken Sie mit der rechten Maustaste auf eine beliebige Beschriftung, und wählen Sie die Option Alle Positionen zurücksetzen.

Anmerkung: Um eine hinter einem Bauteil befindliche Beschriftung auszuwählen, ändern Sie den Auswahlfilter in Skizzierte Elemente auswählen oder drehen die Ansicht.
