Einige aus geschlossenen Profilskizzen erstellte Blechkonstruktionen (z. B. mit Übergangslaschen erstellte Übergangsformen) erfordern zum Abwickeln eine Auftrennung.
Ein solcher Abstand kann zwar auch mit einem Schnittelement erzeugt werden, aber das Auftrennungselement weist lotrecht zur Ausklinkungsfläche angeordnete Kanten sowie verschiedene Optionen auf, um die Elementerstellung zu vereinfachen.
Auftrennungen können auf drei Arten erstellt werden:

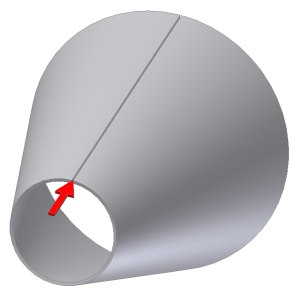

Eine Einzelpunkt-Auftrennung wird durch einen einzelnen Punkt an der Kante einer Fläche definiert. Der ausgewählte Punkt kann ein Mittelpunkt auf einer Kante, ein Endpunkt auf einem Flächenscheitelpunkt, ein Arbeitspunkt oder ein skizzierter Punkt aus einer zuvor erstellten Skizze sein.

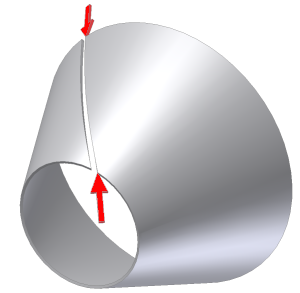

Eine Punkt-zu-Punkt-Auftrennung wird durch zwei Punkte auf entgegengesetzten Seiten der Fläche definiert, die den Anfang und das Ende der Auftrennung angeben. Die beiden Punkte können Arbeitspunkte, Mittelpunkte auf Flächenkanten, Endpunkte auf Flächenscheitelpunkten oder skizzierte Punkte aus einer zuvor erstellten Skizze sein.

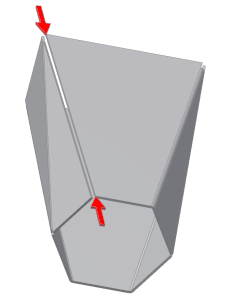

Bei einer Flächengrenzen-Auftrennung wird eine gesamte ausgewählte Fläche (zumeist eine Biegungsfläche) entfernt. Sie können ein Auftrennungselement vom Typ Flächengrenzen auch verwenden, um eine kleine Biegungsfläche zu entfernen, die als Ergebnis einer mit der Ausgabeoption Gesenkbiegepresse erstellten Übergangslasche erzeugt wurde.

Sie können ein Auftrennungselement an einer beliebigen Position im Elementverlauf platzieren. Ein einzelnes Blechmodell kann mehrere Auftrennungselemente enthalten.
Die im Dialogfeld Auftrennen angegebenen Beschriftungen hängen vom Typ der jeweiligen Auftrennung ab.
Gruppe Ändern
Auftrennung
.
