Sie können eine Übergangslasche für die Ausgabe Gussgeformt oder Gesenkbiegepresse erstellen sowie die Biegung und die Biegezone bearbeiten.

Erstellen einer Übergangslasche für die Ausgabe Gussgeformt oder Gesenkbiegepresse

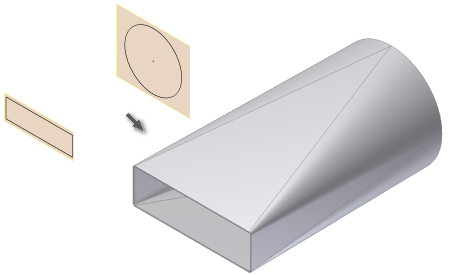

Erstellen Sie für die Ausgabe Gussgeformt eine glatte, gussgeformte Übergangsform aus zwei Skizzenprofilen.

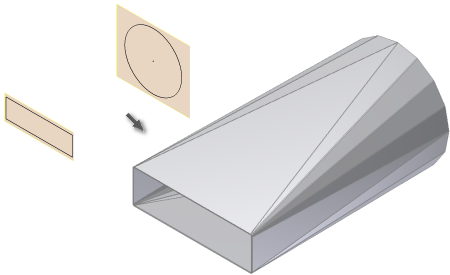

Erstellen Sie für die Ausgabe Gesenkbiegepresse eine Übergangsform von einer ebenen Fläche und einer zylindrischen Biegungsfläche mit zwei Skizzenprofilen und den gewünschten Optionen.

Wenn Elementvorschau aktivieren/deaktivieren aktiviert ist, wird eine Vorschau mit dem Ergebnis der Übergangslasche angezeigt.

Nachdem Sie ein Übergangslaschenelement mit den Optionen Gussgeformt oder Gesenkbiegepresse erstellt haben, können Sie die Ausgabeoption des Elements nicht mehr ändern. Sie können das Element in diesem Fall löschen, ohne die Profilskizzen zu löschen, und es dann mit einem anderen Ausgabetyp neu erstellen.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Erstellen Übergangslasche .

2. Klicken Sie auf Profil 1 und anschließend auf die sichtbare Skizziergeometrie, die das erste Profil der Übergangslasche definiert.

3. Klicken Sie auf Profil 2 und anschließend auf die sichtbare Skizziergeometrie, die das zweite Profil der Übergangslasche definiert.

4. Wenn die Bauteildatei zwei oder mehr Volumenkörper enthält, klicken Sie auf die Volumenkörperauswahl, um den beteiligten Volumenkörper auszuwählen.

5. (Optional) Wenn ein Körper vorhanden ist, klicken Sie auf Neuer Volumenkörper, um einen neuen Körper zu erstellen.

6. (Optional) Wählen Sie eine der folgenden Möglichkeiten:

   • Aktivieren Sie das Kontrollkästchen Vorgaben befolgen, um die Materialstärke und die Regeln mit der Vorgabeeinstellung zu verknüpfen.
   • Deaktivieren Sie das Kontrollkästchen Vorgaben befolgen, und klicken Sie auf die Dropdown-Liste, um eine eindeutige Materialstärke und Regeln aus der vordefinierten Liste anzugeben.

7. Führen Sie im Dialogfeld Übergangslasche auf der Registerkarte Form einen der folgenden Schritte durch:

   • Um eine Übergangslasche für die Ausgabe Gussgeformt zu erstellen, klicken Sie auf Gussform .

   • Um eine Übergangslasche für die Ausgabe Gesenkbiegepresse zu erstellen, klicken Sie auf Gesenkbiegepresse .

     (Optional) Wählen Sie Konvergieren, um anzugeben, dass die Biegungen der abgewickelten facettierten Schnitte in der Nähe eines Punkts konvergieren.

8. (Optional) Wählen Sie für die Ausgabe Gesenkbiegepresse eine alternative Facettensteuerung aus, und geben Sie einen entsprechenden Steuerungswert ein.

   • A Sehnentoleranz. Bestimmt den maximalen Abstand zwischen dem Bogensegment und der Sehne des Flächensegments.
   • B Facettenwinkel. Bestimmt den maximalen Winkel zum Sehnensegment am Scheitelpunkt der Facettenfläche.
   • C Facettenabstand. Bestimmt die maximale Breite der Facettenfläche (Länge der Sehne), wenn das Bogenprofil unterteilt wird.

9. (Optional) Geben Sie einen Biegeradius und eine Abwicklungsregel ein, die von der aktiven Blechregel abweicht.

Bearbeiten der Biegung und Biegezone im Übergangslaschenelement

Sie können den Facettensteuerungstyp und den Parameter für eine Biegezone innerhalb einer Übergangslasche ändern.

Sie können den Biegeradius und die Abwicklungsregel auch für einzelne Biegungen in der ausgewählten Biegezone einer Übergangslasche bearbeiten.

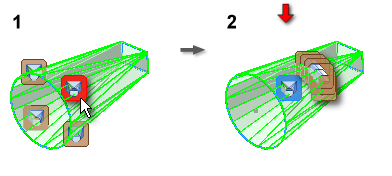

1. Klicken Sie mit der rechten Maustaste auf das untergeordnete Biegeelement einer Übergangslasche, und klicken Sie auf Biegungen bearbeiten.
2. (Optional) Um eine Biegung zu bearbeiten, klicken Sie auf das Zeichen Biegung bearbeiten, und geben Sie dann einen anderen Wert für Biegeradius oder Abwicklungsregel an.
3. (Optional) Um eine Biegezone zu bearbeiten, klicken Sie in der zu bearbeitenden Biegezone auf das Zeichen Biegezone bearbeiten, und aktivieren Sie das Kontrollkästchen im Dialogfeld Biegezone bearbeiten. Wählen Sie dann eine alternative Option für die Facettensteuerung aus, und geben Sie einen neuen Wert für die absolute Anzahl der Facetten ein.
