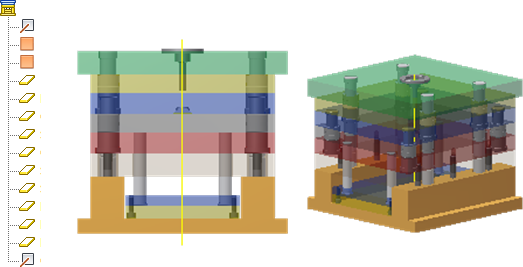

Befehlsreferenz Formaufbau strukturieren
 Zentrische Achse | Wählen Sie eine Achse oder Kante als zentrische Achse, um die Abhängigkeit für die Z-Achse der MA-Baugruppe festzulegen. |
 Ausrichtungsebene | Wählen Sie eine Ebene oder Fläche als Ausrichtungsebene, um die Abhängigkeit für die XZ-Ebene der MA-Baugruppe festzulegen. |
| Trennebene | Wählen Sie eine Ebene oder Fläche zum Definieren der Trennebene. Die Ebene wird in Abhängigkeit zur ausgewählten Referenzkante gestellt. |
 Obere Spannplatte | Wählen Sie ein oder mehrere Bauteile als obere Spannplatte. |
| Angussabstreiferplatte | Wählen Sie ein oder mehrere Bauteile als Angussabstreiferplatte. |
| Kavitätsplatte (AP) | Wählen Sie ein oder mehrere Bauteile als Kavitätsplatte. |
| Abstreiferplatte | Wählen Sie ein oder mehrere Bauteile als Abstreiferplatte. |
| Kernplatte (BP) | Wählen Sie ein oder mehrere Bauteile als Kernplatte. |
| Stützplatte | Wählen Sie ein oder mehrere Bauteile als Stützplatte. |
| Abstandshalter | Wählen Sie mindestens ein Bauteil als Abstandshalter. |
| Auswerfer-Rückhalteplatte | Wählen Sie mindestens ein Bauteil als Auswerfer-Rückhalteplatte. |
| Auswerferplatte (EP) | Wählen Sie mindestens ein Bauteil als Auswerferplatte. Sie wird für die Montage eines Auswerferstifts oder einer Auswerferbaugruppe verwendet. |
| Untere Spannplatte | Wählen Sie ein oder mehrere Bauteile als untere Spannplatte. |
| Mittellinie | Wählen Sie eine Arbeitsebene oder Arbeitsachse für die einzelnen Formplatten, um die automatische Erzeugung von Mittellinien in der 2D-Zeichnung zu aktivieren. |
Gruppe Autor
