So dehnen Sie eine Trennfläche

Mit dem Befehl Trennfläche dehnen wird eine Trennfläche durch Dehnen entlang der Tangente oder Regel der ausgewählten Flächen und Kanten erstellt, bearbeitet oder gelöscht.

Erstellen einer Trennfläche durch Dehnen

1. Klicken Sie auf der Registerkarte Kern/Kavität auf Trennfläche dehnen .

2. Wählen Sie im Dialogfeld den Tangenten- oder Regeldehnungstyp aus.

3. Wählen Sie im Grafikfenster die gewünschte Fläche auf dem Kunststoffteil aus.



4. Wählen Sie im Grafikfenster die gewünschten Kanten auf dem Kunststoffteil aus. Wählen Sie optional Fortlaufende Kanten aus.

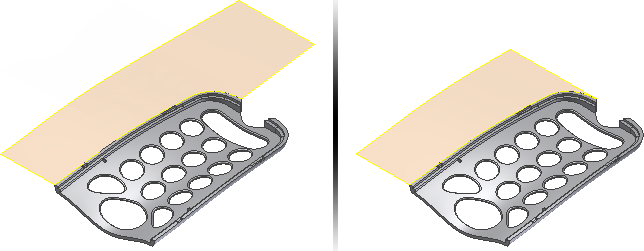

5. Klicken Sie auf Anwenden, um die Trennfläche zu erstellen. In der folgenden Abbildung ist links eine Tangentialfläche und rechts eine regelbasierte Fläche dargestellt.



Bearbeiten einer gedehnten Trennfläche

1. Klicken Sie im Formengestaltungs-Browser unter Trennflächen mit der rechten Maustaste auf einen Knoten Trennfläche dehnen, und wählen Sie Element bearbeiten.
2. Ändern Sie im Dialogfeld Trennfläche dehnen die Parameter.
3. Wählen Sie optional eine neue Fläche und Kanten in dem Bauteil aus.
4. Klicken Sie auf OK.

Löschen einer gedehnten Trennfläche

• Klicken Sie im Formengestaltungs-Browser unter Trennflächen mit der rechten Maustaste auf einen Knoten Trennfläche dehnen, und wählen Sie Löschen.
