So teilen, stutzen oder dehnen Sie Kurven

Teilen von Kurven

In einer 2D-Skizze teilt der Befehl Teilen eine ausgewählte Kurve an der nächstliegenden sie schneidenden Kurve. Dabei bleiben die Bemaßungen erhalten. Beide Segmente der Teilung übernehmen die horizontalen, vertikalen, parallelen, lotrechten und kollinearen Abhängigkeiten des Originals. Abhängigkeiten vom Typ Gleich und Symmetrisch werden ggf. durchbrochen.

In einer 3D-Skizze werden mit dem Befehl Teilen Linien, Bogen und Splines am Schnittpunkt mit einer Fläche oder Arbeitsebene geteilt.

Wenn Sie nahe dem Mittelpunkt einer Kurve eine Teilung vornehmen, ist der Endpunkt betroffen, der dem Cursor am nächsten liegt. Wenn mehrere Schnittpunkte möglich sind, wählt Inventor den nächstgelegenen.

1. Klicken Sie in einer Skizze auf Registerkarte Skizze Gruppe Ändern Teilen .
2. Bewegen Sie im Grafikfenster den Cursor über eine Kurve, und halten Sie an, um eine Vorschau der Teilung anzuzeigen.
3. Klicken Sie, um die Kurve zu teilen.
4. (Optional) Klicken Sie mit der rechten Maustaste, um zu Stutzen oder Dehnen zu wechseln, oder klicken Sie zum Erstellen weiterer Teilungen.
5. Zum Beenden klicken Sie mit der rechten Maustaste und wählen Fertig, drücken die ESC-Taste oder wählen einen anderen Befehl aus.

Stutzen von Kurven

In einer 2D-Skizze stutzt der Befehl Stutzen eine Kurve auf die nächstliegenden sie schneidenden Kurven, oder er stutzt ausgewählte Geometrie auf ihre Umgrenzungen. Stutzen erstellt eine koinzidente Abhängigkeit zwischen dem Endpunkt der gestutzten Kurve und den Begrenzungskurven.

In einer 3D-Skizze stutzt der Befehl Stutzen Kurven auf einen Schnittpunkt mit einer Fläche oder Arbeitsebene.

1. Klicken Sie in einer Skizze auf Registerkarte Skizze Gruppe Ändern Stutzen (2D) oder Registerkarte 3D-Skizze Gruppe Ändern Stutzen (3D).

2. Bewegen Sie im Grafikfenster den Cursor über eine Kurve, und halten Sie an, um eine Vorschau der Stutzung anzuzeigen.

3. Klicken Sie, um die Kurve zu stutzen.

   Anmerkung: Wenn Sie eine Kurve ohne physische oder virtuelle Schnittpunkte auswählen, wird die Kurve durch den Befehl Stutzen gelöscht.

4. (Optional) Klicken Sie mit der rechten Maustaste, um zu Teilen oder Dehnen zu wechseln, oder klicken Sie zum Stutzen weiterer Kurven.

5. Zum Beenden klicken Sie mit der rechten Maustaste und wählen Fertig, drücken die ESC-Taste oder wählen einen anderen Befehl aus.

   Tipp: Um vorübergehend zum Befehl Dehnen zu wechseln, drücken Sie die UMSCHALTTASTE und wählen die zu dehnenden Kurven. Geben Sie dann die UMSCHALTTASTE wieder frei.

Stutzen von Geometrie durch Definieren von Umgrenzungen (2D-Skizzen)

1. Klicken Sie in einer Skizze auf Registerkarte Skizze Gruppe Ändern Stutzen .
2. Drücken Sie die STRG-Taste, und wählen Sie Geometrie (kein Kurvensegment).
3. Geben Sie die STRG-Taste frei.
4. Wählen Sie gegebenenfalls weitere Geometrie aus, die Sie stutzen möchten.
5. Zeigen Sie im Grafikfenster mit dem Cursor auf eine Kurve, um eine Vorschau des Stutzvorgangs anzuzeigen, und klicken Sie, um den Stutzvorgang auszuführen.
6. Zum Beenden klicken Sie mit der rechten Maustaste und wählen Fertig, drücken die ESC-Taste oder wählen einen anderen Befehl aus.

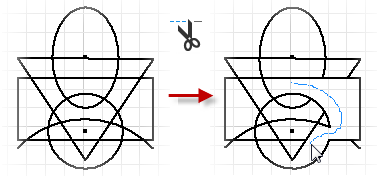

Dynamisches Stutzen von Kurven (2D-Skizze)

1. Klicken Sie in einer 2D-Skizze auf Registerkarte Skizze Gruppe Ändern Stutzen .

2. Halten Sie im Grafikfenster die linke Maustaste gedrückt, und bewegen Sie den Cursor über die Skizze.

   Inventor stutzt alle Linien und Bogen, über die der Cursor bewegt wird.

3. Zum Beenden klicken Sie mit der rechten Maustaste und wählen Fertig, drücken die ESC-Taste oder wählen einen anderen Befehl aus.

Dehnen von Kurven

In einer 2D-Skizze dehnt der Befehl Dehnen eine Kurve auf die nächstgelegene sie schneidende Kurve, oder er dehnt ausgewählte Geometrie auf ihre Umgrenzungen. Durch Dehnen wird eine koinzidente Abhängigkeit zwischen dem Endpunkt der gestutzten Kurve und den Begrenzungskurven erstellt.

In einer 3D-Skizze dehnt der Befehl Dehnen Kurven bis zu einem Schnittpunkt mit einer Fläche oder Arbeitsebene aus.

1. Klicken Sie in einer Skizze auf Registerkarte Skizze Gruppe Ändern Dehnen (2D) oder Registerkarte 3D-Skizze Gruppe Ändern Dehnen (3D).

2. Bewegen Sie im Grafikfenster den Cursor über eine Kurve, und halten Sie an, um eine Vorschau der Dehnung anzuzeigen.

3. Klicken Sie zum Dehnen der Kurve.

4. (Optional) Klicken Sie mit der rechten Maustaste, um zu Teilen oder Stutzen zu wechseln, oder klicken Sie zum Dehnen weiterer Kurven.

   Tipp: Um vorübergehend zum Befehl Stutzen zu wechseln, drücken Sie die UMSCHALTTASTE, und wählen Sie die zu stutzenden Kurven. Geben Sie dann die UMSCHALTTASTE wieder frei.

5. Zum Beenden klicken Sie mit der rechten Maustaste und wählen Fertig, drücken die ESC-Taste oder wählen einen anderen Befehl aus.

Dehnen von Geometrie durch Definieren von Umgrenzungen (2D-Skizzen)

1. Klicken Sie in einer Skizze auf Registerkarte Skizze Gruppe Ändern Dehnen .
2. Drücken Sie die STRG-Taste, und wählen Sie Geometrie (kein Kurvensegment).
3. Geben Sie die STRG-Taste frei.
4. Wählen Sie gegebenenfalls weitere Geometrie aus, die Sie dehnen möchten.
5. Zeigen Sie im Grafikfenster mit dem Cursor auf eine Kurve, um eine Vorschau des Dehnvorgangs anzuzeigen, und klicken Sie, um den Dehnvorgang auszuführen.
6. Zum Beenden klicken Sie mit der rechten Maustaste und wählen Fertig, drücken die ESC-Taste oder wählen einen anderen Befehl aus.

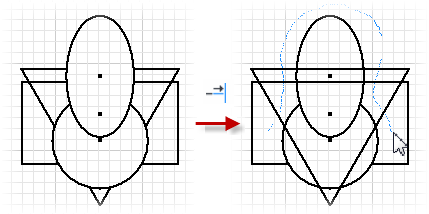

Dynamisches Dehnen von Kurven (2D-Skizze)

1. Klicken Sie in einer Skizze auf Registerkarte Skizze Gruppe Ändern Dehnen .

2. Halten Sie im Grafikfenster die linke Maustaste gedrückt, und bewegen Sie den Cursor über die Skizze.

   Inventor dehnt alle Linie und Bogen, über die der Cursor bewegt wird.

3. Zum Beenden klicken Sie mit der rechten Maustaste und wählen Fertig, drücken die ESC-Taste oder wählen einen anderen Befehl aus.
