Fehler suchen und korrigieren (Reparaturumgebung)

Verwenden Sie Fehler suchen, um den Körper auf Qualitätsprobleme und schwerwiegende Fehler zu prüfen. Wenn Fehler gefunden werden, verwenden Sie Fehler korrigieren. um die Geometrie mit einem angegebenen Toleranzwert zu reparieren.

Fehler suchen

  1. Doppelklicken Sie im Bauteil-Browser auf den Reparaturknoten, um die Reparaturumgebung zu öffnen. Sie können auch mit der rechten Maustaste auf den Reparaturknoten klicken und die Option Körper reparieren auswählen.

  2. Verwenden Sie eine der folgenden Methoden, um die zu prüfenden Volumenkörper oder Flächen auszuwählen:

    • Klicken Sie in der Multifunktionsleiste auf Registerkarte Reparieren Gruppe Reparieren Fehler suchen.
    • Klicken Sie im Browser mit der rechten Maustaste auf einen Körper, und wählen Sie Fehler suchen.

  3. Wählen Sie im Browser oder Grafikfenster die zu prüfenden Körper, oder wählen Sie Alle wählen.

  4. Klicken Sie auf OK, um die Daten zu überprüfen.

  5. Wenn Fehler gefunden werden, werden diese im Browser nach Typ aufgeführt.

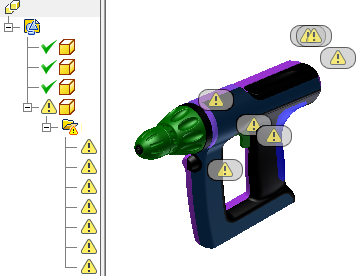

  6. Klicken Sie im Browser auf einen Fehler, um das Symbol für die Fehlerposition im Grafikfenster anzuzeigen.

  7. Klicken Sie im Grafikfenster auf ein Fehlersymbol, um den Mini-Werkzeugkasten zur Fehlerbehebung anzuzeigen.

Anmerkung: Soll ein Fehlersymbol im Grafikfenster erhalten bleiben, klicken Sie mit der rechten Maustaste auf einen Fehlerordner oder auf einen Fehler im Browser, und wählen Sie Fehler Zeichensichtbarkeit. Im Browser erscheint ein Häkchen neben den ausgewählten Fehlern. Wenn Sie die Sichtbarkeitsumschaltung deaktivieren möchten, klicken Sie mit der rechten Maustaste, und wählen Sie Abbrechen, oder drücken Sie die ESC-Taste.

Geometriefehler können nachfolgende Modellierungsoptionen stören oder das Umwandeln von Körpern in Volumenkörper verhindern. Die Option Fehler suchen listet Kurven, Körper oder Flächen mit Geometriefehlern auf und gruppiert diese im Browser nach Fehlertyp. Verwenden Sie die Option Fehler korrigieren, bevor Sie Topologiefehler beheben.

Fehler korrigieren

  1. Verwenden Sie den Befehl Fehler suchen zum Prüfen der Geometrie. Wenn Fehler gefunden werden, wird der Befehl Fehler korrigieren verfügbar.

  2. Verwenden Sie eine der folgenden Methoden, um die zu prüfenden Volumenkörper oder Flächen auszuwählen:

    • Klicken Sie in der Multifunktionsleiste auf Registerkarte Reparieren Gruppe Reparieren Fehler korrigieren.
    • Klicken Sie im Browser mit der rechten Maustaste auf einen Körper, und wählen Sie Fehler korrigieren.

  3. Wählen Sie im Browser oder Grafikfenster die zu korrigierenden Körper, oder wählen Sie Alles auswählen.

  4. Legen Sie im Feld Zulässige Änderung die zulässige Toleranz zwischen freien Kanten fest.

  5. Klicken Sie auf Ausgewählte Körper analysieren, um einen Bericht darüber zu erhalten, wie viele Fehler mit dieser Toleranz behoben werden. Die behobenen Fehler werden im Grafikfenster markiert.

    Anmerkung: Es wird empfohlen, einen niedrigen Toleranzwert zu verwenden. Wenn die Fehler nicht korrigiert werden, erhöhen Sie den Toleranzwert allmählich und klicken Sie auf Ausgewählte Körper analysieren, um einen neuen Bericht zu erhalten. So stellen Sie sicher, dass die ursprüngliche Integrität der Fläche erhalten bleibt.

  6. Klicken Sie auf OK, um die Toleranz anzuwenden und die Fehler zu korrigieren, oder klicken Sie auf Abbrechen, um den Befehl zu beenden, ohne die Fehler zu beheben.
