So fügen Sie Fasenhinweise in Zeichnungsansichten hinzu oder bearbeiten diese

Ändern Sie Textbeschreibungen, Genauigkeits- und Toleranzwerte, das Führungslinienformat und andere Details.

Verwenden Sie den Befehl Fase, um einen Fasenhinweis zu einer Zeichnungsansicht hinzuzufügen.

Sie können einen Fasenhinweis auf einer linearen Modellkante oder Skizzierlinie platzieren. Eine Referenzlinie, die für die Fasenberechnung erforderlich ist, muss eine lineare Modellkante oder Skizzierlinie sein, die Endpunkte oder eine Schnittmenge mit der Fase gemeinsam hat. Fasenhinweise können zu Ansichts- und Skizzenfasen hinzugefügt werden. Eine Fasenkante und eine Referenzkante können aus verschiedenen Körpern, Modellen oder Skizzen stammen, müssen jedoch Teil derselben Ansicht sein. Beispiel: D1 = Abstand 1 D2 = Abstand 2 A1 = Winkel 1 1 = Fasenkante 2 = Referenzkante

Wird eine Fasenkante durch eine Ansichtsumgrenzung unterbrochen (unterbrochene Ansicht, Ausschnittansicht, Schnittansicht oder Detailansicht), wird der Fasenhinweis zur vollständigen Kante hinzugefügt. Vorgabegemäß wird die Führungslinie auf dem Mittelpunkt der sichtbaren Kante platziert.

Die Fasenhinweisformatierung ist mit einem Bemaßungsstil verknüpft (sowie mit Einstellungen aus den untergeordneten Text- und Führungslinienstilen, die vom Bemaßungsstil referenziert werden).

Hinzufügen von Fasenhinweisen

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Mit Anmerkung versehen Gruppe Anmerkungen Fase.

2. Wählen Sie in der Zeichnung die gefaste Modell- oder Skizzenkante aus.

3. Wählen Sie im Modell oder in der Skizze eine Referenzlinie oder -kante aus, die Endpunkte oder eine Schnittmenge mit der Fase gemeinsam hat. Parallele oder lotrechte Linien können nicht ausgewählt werden.

4. Klicken Sie, um den Fasenhinweis zu platzieren. Der Mittelpunkt der Fase stellt den standardmäßigen Zuordnungspunkt dar, Sie können nach der Erstellung des Fasenhinweises jedoch auf den Zuordnungspunkt klicken und ihn an eine neue Position in derselben Ansicht ziehen.

5. Erstellen Sie weitere Fasenhinweise und platzieren Sie diese, und klicken Sie anschließend zum Beenden auf Fertig.

	Anmerkung: Bei Fasen, die Modellkanten verwenden, werden die berechneten Fasenabstände und -kanten von den Modellkanten und nicht nur von den sichtbaren Teilen abgeleitet, falls die ausgewählte Fasen- und Referenzkante teilweise durch Geometrie verdeckt wird. Der Fasenhinweis ist vom sichtbaren Teil der ausgewählten Kante abhängig, kann jedoch an eine andere Position gezogen werden.

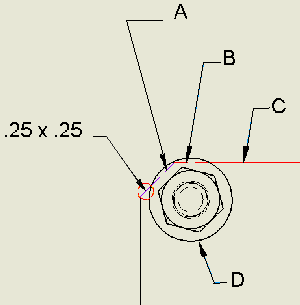

	In diesem Beispiel:
	A	Fasenkante (verdeckter Teil)
	B	Referenzkante (verdeckter Teil)
	C	Referenzkante (sichtbarer Teil)
	D	Verdeckender Körper

Bearbeiten von Fasenhinweisen

Bei der Formatierung von Fasenhinweisen werden die Einstellungen aus dem Bemaßungsstil sowie dem untergeordneten Text- und Führungslinienstil verwendet. Sie können einen Fasenhinweis bearbeiten, um dessen Inhalt oder Format zu ändern.

1. Klicken Sie mit der rechten Maustaste auf einen Fasenhinweis und wählen Fasenhinweis bearbeiten.

2. Klicken Sie im Dialogfeld Fasenhinweis bearbeiten in das Bearbeitungsfeld, um Text hinzuzufügen, zu löschen oder zu bearbeiten. Fügen Sie bei Bedarf einen Bruchtext hinzu. Weitere Informationen finden Sie unter So stellen Sie Text in einer Zeichnung als Bruch dar. Geben Sie eine korrekte Bruchfolge ein, wählen Sie diese aus, drücken Sie die rechte Maustaste, und klicken Sie auf Untereinander anordnen. Ist die Option AutoStack aktiviert, werden Bruchzahlen mit einem gültigen Auslöserzeichen gefolgt von einem neutralen Zeichen bei der Eingabe automatisch als Bruch dargestellt.

3. Im Feld Werte und Symbole:

   • Klicken Sie auf einen Fasentyp, um die Parameter zum Bearbeitungsfeld hinzuzufügen. Die Fase Abstand/Winkel fügt z. B. X in das Bearbeitungsfeld ein.
   • Klicken Sie auf den Pfeil, um ein Symbol aus der Liste hinzuzufügen.

4. Klicken Sie auf Genauigkeit und Toleranz, um die Einstellungen zu ändern. Ändern Sie im Dialogfeld Genauigkeit und Toleranz die Einstellungen nach Bedarf, und klicken Sie dann auf OK, um das Dialogfeld zu schließen.

5. Klicken Sie auf OK, um das Dialogfeld Fasenhinweis bearbeiten zu schließen.

Anmerkung: Sie können auf den Fasentext klicken und ihn an eine neue Position ziehen, Sie können den Fasenhinweis jedoch nicht von ihrer Kante trennen. Das Format des Hilfslinien-Versatzes und -Überstandes wird durch den Führungslinienstil bestimmt, der dem aktiven Bemaßungsstil zugeordnet ist.

Hinzufügen eines Scheitelpunkts oder einer Führungslinie zu einem Fasenhinweis

Klicken Sie mit der rechten Maustaste auf einen Fasenhinweis, und wählen Sie Scheitelpunkt / Führungslinie hinzufügen. Klicken Sie auf der gegenüberliegenden Seite des Fasentextes und der Standardposition der Führungslinie, um eine neue Führungslinie zu beginnen. Klicken Sie, um nach Bedarf Ecken zur Führungslinie hinzuzufügen, klicken Sie mit der rechten Maustaste und wählen Fertig.

Bearbeiten des Fasenhinweistexts

Das Dialogfeld Text formatieren verfügt über mehr Textbearbeitungsfunktionen als das Dialogfeld Fasenhinweis bearbeiten.

1. Klicken Sie mit der rechten Maustaste auf einen Fasenhinweis, und wählen Sie Text aus.

2. Verwenden Sie im Dialogfeld Text formatieren die Textbefehle, um den Hinweis zu ändern. Sie haben z. B. folgende Möglichkeiten:

   • Ändern der Attribute Schriftart, Größe, fett, kursiv und unterstrichen.
   • Ändern des Zeilenabstands, der Ausrichtung oder der Dehnung.
   • Ändern des Hinweisinhalts.
   • Fügen Sie bei Bedarf einen Bruchtext hinzu. Weitere Informationen finden Sie unter So stellen Sie Text in einer Zeichnung als Bruch dar. Geben Sie eine korrekte Bruchfolge ein, wählen Sie diese aus, drücken Sie die rechte Maustaste, und klicken Sie auf Untereinander anordnen. Ist die Option AutoStack aktiviert, werden Bruchzahlen mit einem gültigen Auslöserzeichen gefolgt von einem neutralen Zeichen bei der Eingabe automatisch als Bruch dargestellt.

3. Klicken Sie auf OK, um das Dialogfeld zu schließen.

Anzeigen oder Ausblenden von alternativen Einheitenbemaßungen

In Fasenhinweisen können Werte sowohl in der primären als auch in der alternativen Maßeinheit angezeigt werden. Bearbeiten Sie den Bemaßungsstil, um die Einstellungen zu ändern.

Inwiefern wirkt sich ein Bemaßungsstil auf die Formatierung des Fasenhinweises aus?
