Numerische Parameter aus einer Tabellenkalkulation verknüpfen

Erstellen, Verknüpfen, Einbetten und Bearbeiten von Parameter-Tabellenkalkulationen.

Wenn Sie in vielen Modellen dieselben Parameter verwenden, können Sie Parameter in einer Microsoft Excel-Tabellenkalkulation definieren. Sie können ein Bauteil- oder Baugruppenmodell mit der Tabellenkalkulationsdatei verknüpfen bzw. diese einbetten. In einer Baugruppendatei können Sie auch eine Verknüpfung zu einer Bauteildatei (.ipt) erstellen. Wenn Sie auf die Schaltfläche Verknüpfen klicken und die gewünschte Bauteildatei auswählen, wird die Baugruppe assoziativ mit den exportierten Parametern aus der .ipt-Datei verknüpft.

Erstellen von Parameter-Tabellenkalkulationen

• Erstellen Sie in Microsoft Excel eine Tabellenkalkulation in folgendem Format:

  • Die Daten können in einer beliebigen Zelle der Tabellenkalkulation beginnen. Wenn die Daten nicht in Zelle A1 beginnen, geben Sie in Inventor die Startposition für die Daten an, wenn Sie die Excel-Datei verknüpfen oder einbetten. Verwenden Sie den Namen einer Spaltenüberschrift in einer Zelle, dann geben Sie diese Zelle nicht als Startposition für die Daten an.

  • Die Datenartikel können in Zeilen oder Spalten angeordnet sein, aber sie müssen in der richtigen Reihenfolge sein: Parametername, Wert oder Gleichung, Maßeinheit, Kommentar.

    Anmerkung: Die Reihenfolge der Daten in Excel unterscheidet sich von der Reihenfolge im Dialogfeld Inventor-Parameter.

  • Der Parametername und der Wert sind in jedem Fall erforderlich; die anderen Einträge sind fakultativ. Die dem Parameternamen und -wert zugewiesenen Zellen dürfen nicht leer sein.

  • Wenn Sie die Maßeinheit für einen Parameter nicht angeben, werden beim Verwenden des Parameters die Standardeinheiten für das Modell zugewiesen. Um einen Parameter ohne Einheit zu erstellen, geben Sie in der Zelle für die Einheiten oE ein.

  • Die Tabellenkalkulation darf Spalten- oder Zeilenüberschriften und andere Inhalte umfassen; diese müssen jedoch außerhalb des Zellenblocks liegen, die die Parameterdefinitionen enthalten.

Erstellen von Verknüpfungen mit einer Parameter-Tabellenkalkulation und Einbetten von Parameter-Tabellenkalkulationen

Nach dem Erstellen und Speichern einer Parameter-Tabellenkalkulation können Sie diese in jedem Bauteil- oder Baugruppenmodell verwenden.

1. Öffnen Sie die Modelldatei in Autodesk Inventor.

2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Verwalten Gruppe Parameter Parameter.

3. Klicken Sie im Dialogfeld Parameter auf die Schaltfläche Verknüpfen, um die Tabellenkalkulation zu suchen und auszuwählen.

4. Geben Sie im Dialogfeld Öffnen die Startzelle für die Parameterdaten (nicht den Namen der Spaltenüberschrift) in der Tabellenkalkulation an.

5. Wählen Sie Verknüpfen oder Einbetten. Wählen Sie Verknüpfen, um dieselben Tabellenkalkulationsparameter in mehreren Dateien zu verwenden. Wählen Sie Einbetten, um die Tabellenkalkulationsparameter im aktiven Modell ohne Auswirkung auf andere Dateien zu verwenden und zu bearbeiten.

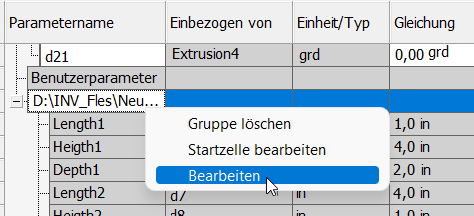

   Anmerkung: Geben Sie beim Verknüpfen oder Einbetten der Datei nicht die richtige Startzelle an, zeigt Inventor die Zeilenwerte nicht an. Klicken Sie zum Ändern der Startzelle mit der rechten Maustaste auf den Eintrag im Dialogfeld Parameter, und wählen Sie Startzelle bearbeiten. Sie können auch mit der rechten Maustaste klicken und Verknüpfung bearbeiten oder Verknüpfung löschen wählen, um die verknüpften oder eingebetteten Daten zu entfernen.

Bearbeiten einer Parameter-Tabellenkalkulation

Die Parameter aus einer Tabellenkalkulation können nicht im Dialogfeld Parameter bearbeitet werden. Wenn eine Verknüpfung zu der Tabellenkalkulationsdatei besteht, können Sie die Tabellenkalkulation in Microsoft Excel öffnen und bearbeiten. Sie können folgendes Verfahren zum Bearbeiten einer verknüpften oder eingebetteten Tabellenkalkulation verwenden.

1. Öffnen Sie das Modell, in dem die Tabellenkalkulation verwendet wird, wie unter "Erstellen, Verknüpfen, Einbetten und Bearbeiten von Parameter-Tabellenkalkulationen" beschrieben.
2. Erweitern Sie im Browser den Ordner Dritte.
3. Doppelklicken Sie auf die Tabellenkalkulation, um sie zu bearbeiten. Die Tabellenkalkulation wird in einem Microsoft Excel-Fenster zum Bearbeiten geöffnet.
