So passen Sie die flexible Schlauchlänge an oder sperren sie

Nach dem Erstellen einer flexiblen Schlauchroute können Sie den Schlauch bearbeiten und die Länge durch Ändern der Spannung des Schlauchsegments ändern. Außerdem können Sie die Schlauchlänge sperren.

So sperren Sie die Schlauchlänge

Um die Schlauchlänge präzise zu berechnen, müssen Sie die Schlauchlänge sperren, sodass eine Änderung verhindert wird, wenn Komponenten verschoben oder bearbeitet werden. Durch Sperren der Schlauchlänge wird verhindert, dass sich die Länge des Schlauchs aufgrund der Adaptivität ändert. Es gibt zwei Möglichkeiten zum Sperren der Schlauchlänge: Sie können die flexible Schlauchlänge direkt über das Dialogfeld Schlauchlänge oder durch Hinzufügen einer Längenbemaßung für den flexiblen Schlauch im Grafikfenster sperren.

Wenn die Schlauchlänge gesperrt ist, geschieht Folgendes:

• Der Wert für die Schlauchlänge ändert sich nicht, wenn Sie Änderungen an Knotenpositionen vornehmen.
• Die zum Erstellen der Spline-Spannung verwendete Einpassungsmethode wird in die Methode Minimale Energie geändert, unabhängig davon, welche Einpassungsmethode bei der Erstellung verwendet wurde.
• Es kann nur eine allgemeine Bemaßung erstellt werden.
• Ein Verletzungsfehler tritt auf, wenn Änderungen an der Geometrie vorgenommen werden, die zu einer Änderung der aktuellen Länge führen würden.

So sperren Sie flexible Schlauchlängen über das Dialogfeld Schlauchlänge

1. Aktivieren Sie die anzupassende flexible Schlauchroute.
2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Route Gruppe Verwalten Schlauchlänge .
3. Wählen Sie im Dialogfeld Schlauchlänge die Option Schlauchlänge sperren aus.
4. Klicken Sie auf Anwenden, um die Änderungen zu übernehmen.

So sperren Sie flexible Schlauchlängen mit dem Längenbemaßungsbefehl

1. Aktivieren Sie eine anzupassende flexible Schlauchroute.
2. Wählen Sie Multifunktionsleiste Registerkarte 3D-Skizze Gruppe Abhängigkeiten Allgemeine Bemaßung aus.
3. Fügen Sie der flexiblen Schlauchroute eine Längenbemaßung hinzu.

Durch das Hinzufügen einer Längenbemaßung zu einer flexiblen Schlauchroute wird die Einstellung Schlauchlänge sperren im Dialogfeld Schlauchlänge aktiviert.

So passen Sie die Schlauchlänge manuell an

1. Aktivieren Sie die anzupassende flexible Schlauchroute.

2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Route Gruppe Verwalten Schlauchlänge .

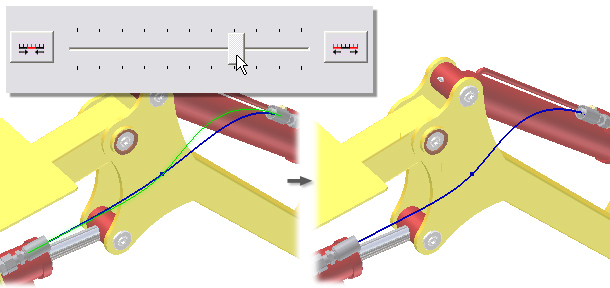

3. Ziehen Sie im Dialogfeld Schlauchlänge bearbeiten an dem Regler zum Anpassen der Schlauchlänge. Der Schieberegler passt die Spannung (Steifigkeit) des Schlauchs dynamisch an, was die Länge des aktiven Schlauchsegments beeinflusst.

   • Ziehen Sie den Regler nach links, um die Spannung zu erhöhen und das Segment somit zu kürzen.
   • Ziehen Sie den Regler nach rechts, um die Spannung zu verringern und das Segment somit zu verlängern.
   Anmerkung: Klicken Sie auf die Pfeile zum Erhöhen bzw. Verringern der Steifigkeit in festen Schritten.

4. Klicken Sie auf Anwenden, um die Änderungen zu übernehmen.
