Lernprogramm: Dynamische Simulation - Umwandlung von Abhängigkeiten

Bestimmte Abhängigkeiten in der Baugruppe werden bei einer dynamischen Simulation automatisch in Gelenke konvertiert. Das Erstellen von Gelenken erfordert somit keine umfangreichen Bearbeitungen Ihrerseits.

Anmerkung: Bei der dynamischen Simulation werden Abhängigkeiten konvertiert, die sich auf Freiheitsgrade beziehen (z. B. Passend oder Einfügen). Sie konvertiert jedoch keine Abhängigkeiten, die sich auf die Position beziehen (z. B. Winkel).

Öffnen der Lernprogrammdatei

Definieren Sie Ihr aktives Projekt als tutorial_files, und öffnen Sie dann die Datei Reciprocating Saw.iam.
Rufen Sie den Befehl Speichern unter auf, und geben Sie einen Namen für die neue Datei ein, z. B. RecipSaw-saved.iam.

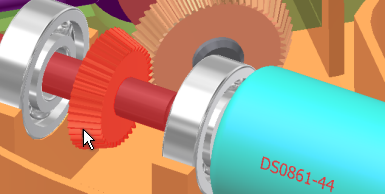

Um die Bewegung der Baugruppe anzuzeigen, ziehen Sie das Kegelrad am Ende des Motors. Das Rad dreht sich hierdurch zwar, nicht jedoch die anderen Komponenten in der Kinematikkette.

Während Sie die folgenden Übungen durcharbeiten, sollten Sie die Baugruppe in regelmäßigen Abständen speichern.
