Beim Kopieren oder Verschieben von Geometrie in einer Inventor-Skizze wählen Sie ein oder mehrere Elemente und definieren dann für die neue Position der Geometrie einen Basispunkt. Zum Drehen von Geometrie wählen Sie Elemente und definieren anschließend einen Mittelpunkt.
Gruppe Optionen) deaktivieren.Klicken Sie in einer 2D-Skizze auf Registerkarte Skizze
Gruppe Ändern
Kopieren
.
Das Dialogfeld Kopieren wird geöffnet, und vorgabemäßig ist der Auswahlmodus aktiviert.
(Optional) Geben Sie im Dialogfeld Kopieren eine der folgenden Optionen an:
Wechselt automatisch in den Basispunktmodus, wenn Sie im Grafikfenster eine Auswahl treffen. Wählen Sie diese Option, wenn Sie nur eine einzige Auswahl ändern.
Ruft die Werkzeugleiste Präzise Eingabe auf, sodass Sie durch Eingabe spezifischer X- und Y-Koordinaten Positionen für die modifizierte Geometrie angeben können.
Speichert vorübergehend eine Kopie der ausgewählten Geometrie zum Einfügen in eine andere Skizze.
Wählen Sie im Grafikfenster die zu kopierende Geometrie aus:
Falls erforderlich, klicken Sie im Dialogfeld Kopieren auf Basispunkt, um zu diesem Modus zu wechseln.
Klicken Sie in das Grafikfenster, um den Basispunkt festzulegen, oder geben Sie in der Werkzeugleiste Präzise Eingabe Koordinaten ein.
Klicken Sie in das Grafikfenster, oder verwenden Sie die Werkzeugleiste Präzise Eingabe, um den Endpunkt festzulegen. Drücken Sie die RÜCKTASTE, um dies rückgängig zu machen.
Wenn Sie den Cursor bewegen, werden in einer dynamischen Vorschau gestrichelte Linien angezeigt, die für die ursprüngliche Geometrie stehen. Durchgängige Linien stehen dagegen für die kopierte Geometrie.
Klicken Sie zum Beenden im Dialogfeld Kopieren auf Fertig, klicken Sie mit der rechten Maustaste, und wählen Sie Fertig, oder drücken Sie die ESC-Taste.

Gruppe Ändern
Verschieben Wechselt automatisch in den Basispunktmodus, wenn Sie im Grafikfenster eine Auswahl treffen. Wählen Sie diese Option, wenn Sie nur eine einzige Auswahl verschieben.
Ruft die Werkzeugleiste Präzise Eingabe auf, sodass Sie durch Eingabe spezifischer X- und Y-Koordinaten Positionen für die modifizierte Geometrie angeben können.
Verschiebt eine Kopie der Auswahl.
Wählen Sie im Grafikfenster die zu verschiebende Geometrie aus:
Falls erforderlich, klicken Sie im Dialogfeld Verschieben auf Basispunkt, um zu diesem Modus zu wechseln.
Klicken Sie in das Grafikfenster, um den Basispunkt festzulegen, oder geben Sie in der Werkzeugleiste Präzise Eingabe Koordinaten ein.
Klicken Sie in das Grafikfenster, oder verwenden Sie die Werkzeugleiste Präzise Eingabe, um den Endpunkt festzulegen. Drücken Sie die RÜCKTASTE, um dies rückgängig zu machen.
Wenn Sie den Cursor bewegen, werden in einer dynamischen Vorschau gestrichelte Linien angezeigt, die für die ursprüngliche Geometrie stehen. Durchgängige Linien stehen dagegen für die verschobene Geometrie.
Klicken Sie zum Beenden im Dialogfeld Verschieben auf Fertig, klicken Sie mit der rechten Maustaste, und wählen Sie Fertig, oder drücken Sie die ESC-Taste.

Gruppe Ändern
Drehen
. Das Dialogfeld Drehen wird geöffnet, und vorgabemäßig ist der Auswahlmodus aktiviert.Wechselt automatisch in den Mittelpunktmodus, wenn Sie im Grafikfenster eine Auswahl treffen. Wählen Sie diese Option, wenn Sie nur eine einzige Auswahl drehen.
Ruft die Werkzeugleiste Präzise Eingabe auf, sodass Sie durch Eingabe spezifischer X- und Y-Koordinaten Positionen für die modifizierte Geometrie angeben können.
Dreht eine Kopie der Auswahl.

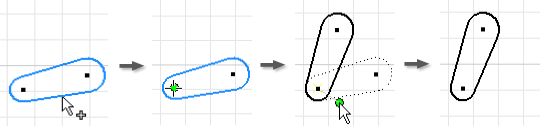

Wählen Sie im Grafikfenster die zu drehende Geometrie aus:
Falls erforderlich, klicken Sie im Dialogfeld Drehen auf Mittelpunkt, um zu diesem Modus zu wechseln.
Klicken Sie in das Grafikfenster, um den Mittelpunkt festzulegen, oder geben Sie in der Werkzeugleiste Präzise Eingabe die exakten Koordinaten ein.
Klicken Sie in das Grafikfenster, oder verwenden Sie die Werkzeugleiste Präzise Eingabe, um den Endpunkt festzulegen. Drücken Sie die RÜCKTASTE, um dies rückgängig zu machen.
Wenn Sie den Cursor bewegen, werden in einer dynamischen Vorschau gestrichelte Linien angezeigt, die für die ursprüngliche Geometrie stehen. Durchgängige Linien stehen dagegen für die gedrehte Geometrie. Im Dialogfeld Drehen wird der Wert unter Winkel dynamisch aktualisiert.
Im Dialogfeld Drehen wird der Wert unter Winkel dynamisch aktualisiert.
Klicken Sie zum Beenden im Dialogfeld Drehen auf Fertig, klicken Sie mit der rechten Maustaste, und wählen Sie Fertig, oder drücken Sie die ESC-Taste.
Wenn Abhängigkeiten das Verschieben oder Drehen von Geometrie verhindern, wird in Inventor ein Dialogfeld mit einer Warnung angezeigt. Sie können dieses Vorgabeverhalten im erweiterten Bereich der Dialogfelder für die Befehle Verschieben oder Drehen ändern.
Die Bemaßungen werden nicht gelockert. Bei diesem Vorgang werden alle mit der ausgewählten Geometrie verknüpften Bemaßungen beachtet. Wenn der Vorgang fehlschlägt, wird ein Dialogfeld angezeigt.
Bemaßungen, die eine Funktion einer anderen Bemaßung sind, werden nicht gelockert.
Nach Abschluss des Vorgangs werden alle mit der ausgewählten Geometrie verbundenen linearen und Winkelbemaßungen neu berechnet. Lockert alle Bemaßungen außerhalb der Auswahl. Bemaßungen innerhalb der Auswahl werden ignoriert.
(Vorgabe) Wenn der Vorgang fehlschlägt, wird ein Dialogfeld mit einer Erläuterung des Problems und möglichen Lösungen angezeigt.
Geometrische Abhängigkeiten werden nicht verändert. Bei dem Vorgang werden alle bestehenden geometrischen Abhängigkeiten beachtet. Wenn der Vorgang fehlschlägt, wird ein Dialogfeld angezeigt.
Löscht nur feste Abhängigkeiten, die mit der ausgewählten Geometrie verbunden sind. Löscht Abhängigkeiten zwischen der ausgewählten und nicht ausgewählten Geometrie, mit folgenden Ausnahmen:
(Vorgabe) Wenn der Vorgang fehlschlägt, wird eine Meldung mit einer Erläuterung des Problems angezeigt.
