Beginnen Sie mit einer geöffneten Baugruppendatei.
Klicken Sie in der Multifunktionsleiste auf Registerkarte Konstruktion Gruppe Gestell
Gestell einfügen
.
Optional:
Wählen Sie Eigenschaften kopieren und dann ein Profilelement aus, um Eigenschaften und Ausrichtung anzupassen.
Wählen Sie eine gespeicherte Voreinstellung zum Konfigurieren des Gestell-Profilelements aus.
Erweitern Sie das Menü Erweiterte Einstellungen in der oberen rechten Ecke der Gruppe.
Beachten Sie die aktivierten Vorgaben, und nehmen Sie die erforderlichen Änderungen an den Einstellungen vor.
Legen Sie den Geometrieeingabetyp fest:
Um 2D- bzw. 3D-Skizzierlinien oder Modellkanten auszuwählen, stellen Sie die Option Rahmenposition durch zwei Punkte festlegen AUS ein.
Um Punkte auszuwählen, stellen Sie die Option Rahmenposition durch zwei Punkte festlegen EIN ein.
Wählen Sie die Ausgangsgeometrie in der Grafikanzeige aus.
Nachdem Sie Ausgangsgeometrie ausgewählt haben, verwenden Sie die Anzeigesteuerelemente, um den Zoom und die Ausrichtung der Ansicht festzulegen.

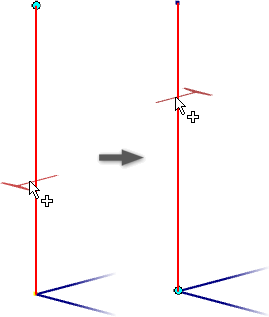

Klicken Sie ggf. auf Richtung umkehren , um die Ausrichtung umzukehren.
Geben Sie das Gestell-Profilelement an:
Kategorie
Norm
Familienform
Größe
Material
Darstellung
Aktivieren Sie optional das Kontrollkästchen Gestell-Profilelemente zusammenführen, um mehrere Kanten auszuwählen und sie zu einem Gestell-Profilelement zusammenzuführen.
Sie können beispielsweise zwei Kanten und eine Biegung zwischen ihnen auswählen. Das Ergebnis ist ein Gestell-Profilelement, das als Sweeping entlang der drei Elemente dargestellt wird.
Legen Sie die Ausrichtung fest.
Wählen Sie ein Optionsfeld in der Anzeige aus, um das Gestell-Profilelement zu positionieren.
Optional:
Versetzen Sie das Gestell, indem Sie einen linearen Manipulator in der Anzeige ziehen, oder indem Sie eine Zahl in ein Wertefeld eingeben.
Drehen Sie das Gestell, indem Sie den Winkel-Manipulator in der Anzeige ziehen, oder indem Sie einen Drehwinkel in das Wertefeld eingeben.
Wenn Sie einen Versatzwert verwenden, können Sie Folgendes tun:
Aktivieren Sie die Option Um ausgewählten Punkt drehen, um das Optionsfeld als Drehmittelpunkt zu verwenden.
Deaktivieren Sie die Option Um ausgewählten Punkt drehen, um die Quellgeometrie als Drehmittelpunkt zu verwenden.
Sehen Sie sich den Katalog mit interaktiven Lernprogrammen für den Gestell-Generator an.
