Verbesserungen bei Skizzen
Sehen Sie sich die neuesten Verbesserungen in der Skizzierumgebung an.

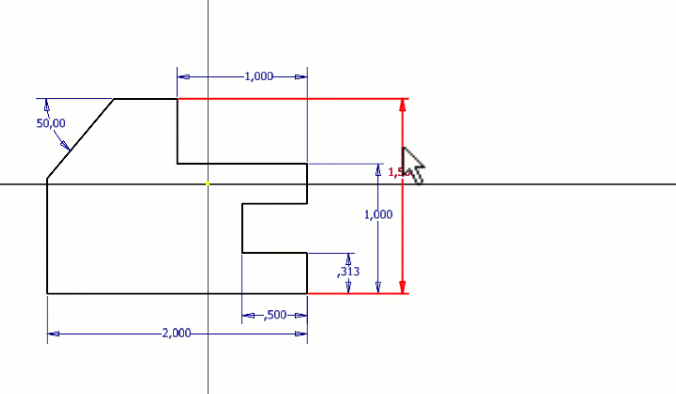

Umkehren der Bemaßungsrichtung
Sie können die Richtung von Skizzengeometrie nun mit der Option Richtung umkehren im Kontextmenü einer Skizzenbemaßung ändern. Einzelne oder mehrere Bemaßungen können ausgewählt und umgekehrt werden. Sie müssen die Skizze bearbeiten, um die Richtung umzukehren.
Weitere Informationen finden Sie unter So arbeiten Sie mit Skizzenbemaßungen.
Eine Inventor® Ideas-Übermittlung

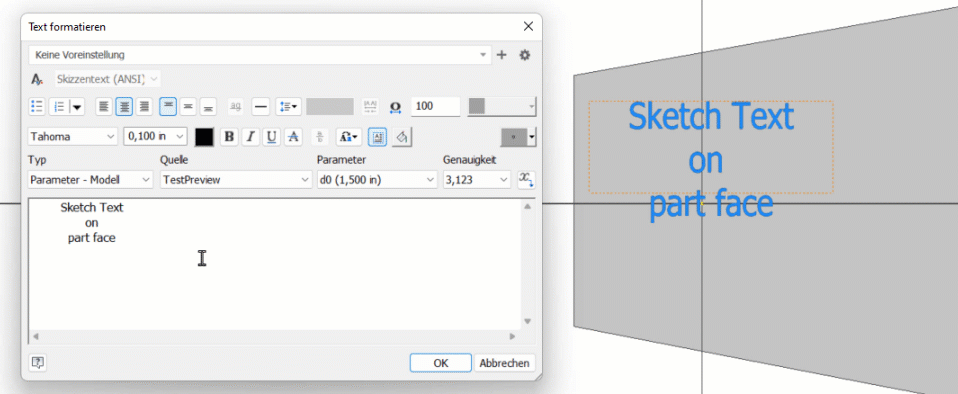

Vorschau für Skizzentext
Die Vorschau wurde für alle planaren 2D-Skizzentexte verbessert. Der Text wird beim Erstellen oder Bearbeiten von Skizzentext als Vorschau angezeigt und mit Änderungen aktualisiert, während diese vorgenommen werden.
Ersetzen von Skizzenreferenzen
Wenn bisher eine Referenz (projizierte Geometrie) verloren ging, musste diese gelöscht und eine neue ausgewählt werden, um die Geometrie mit Abhängigkeiten zu versehen. In dieser Version von Inventor wird die Unterstützung für das Ersetzen von Referenzen für projizierte Skizziergeometrie hinzugefügt. Verwenden Sie für eine einzelne projizierte Geometrie in einer 2D-Skizze die neue Option Referenz ersetzen aus dem Kontextmenü.
Der Geometrietyp kann nur mit demselben Geometrietyp, also Linie mit Linie und Kreis mit Kreis, repariert werden. Beachten Sie, dass Konturen nicht zulässig sind und Referenzgeometrie aus anderen Bauteilen in einer Baugruppe nicht unterstützt wird.
