Der Befehl Vereinfachen kann jetzt in der Bauteilumgebung über die Registerkarte 3D-Modell Gruppe Vereinfachung aufgerufen werden.

Verwenden Sie den Befehl, um die Komplexität eines Bauteils zu verringern, indem Sie Elemente entfernen und Körper ausschließen. Starten Sie den Befehl, und verfeinern Sie die Parameter, die das vereinfachte Modell definieren. Wenn definiert, wird das Vereinfachen-Element im Browser erstellt.

Voreinstellungen können zwischen den Gruppen Vereinfachen für Bauteile und Baugruppen synchronisiert werden.

Es stehen vier Optionen zur Verfügung, um Komponenten durch einfache Formen zu ersetzen:

• Keine: Wählen Sie diese Option aus, wenn Sie keine Hüllen für die Vereinfachung verwenden.

• Gesamtes Bauteil: Erstellt eine Hülle für das gesamte Bauteil. Das Ergebnis ist ungenau und nützlich für die Erstellung eines "Bannbereichs" für die Konstruktion. Wenn diese Option ausgewählt ist, werden die Komponenten und Elementgruppen ausgeblendet.

• Jeder Körper: Erstellt jeden Körper als eigene Hülle.

• Ausgewählte Körper: Ausgewählte Körper werden durch Hüllen ersetzt.

Sie können auch mit der Option Körper ausschließen Körper auswählen, die aus dem Vereinfachungsbauteil ausgeschlossen werden sollen, und mit der Option Elemente entfernen z. B. Bohrungen, Rundungen oder Fasen entfernen, um das Bauteil präziser zu vereinfachen. Im Abschnitt Elemente entfernen wird Formerkennungstechnologie (ASM) verwendet, um Elemente zu entfernen, die in importierter Geometrie wirksam wird. Sie ermöglicht das einfache Entfernen von Elementen beim Arbeiten mit Modellen in Inventor.

Vorschau

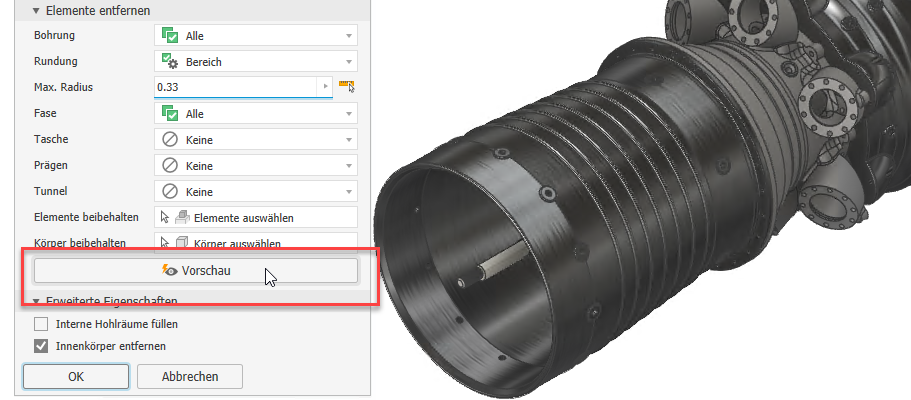

Die Schaltfläche Vorschau am Ende des Abschnitts Elemente entfernen ist aktiviert, wenn das Entfernen von Elementen ausgewählt ist. Verwenden Sie sie, um eine Vorschau der entfernten Elemente in der Szene anzuzeigen. Bei jeder Änderung wird die Vorschau verworfen, und die Schaltfläche Vorschau wird wieder aktiviert.

Basierend auf dem Inventor-Farbschema wird die Vorschau in verschiedenen Farben angezeigt:

• Vorschau hinzufügen: Farbe, wo Material hinzugefügt wird.

• Ausklinkungsvorschau: Farbe, wo Material entfernt wird.

• Schnittmengenvorschau: Für beibehaltene Elemente oder Körper.

Für den Ersetzungstyp Gesamtes Bauteil werden jetzt die Bemaßungen für die Hüllengröße in der Vorschau angezeigt. Die entsprechenden Parameter werden zur Gruppe Modellparameter im Dialogfeld Parameter hinzugefügt (schreibgeschützt). Wenn ein anderer Hüllentyp ausgewählt wird, werden die vorhandenen Parameter auf 0 gesetzt, und ein neuer Satz entsprechender Parameter wird erstellt. Parameter werden gelöscht, wenn das letzte Vereinfachen-Element entfernt wird.

Weitere Informationen finden Sie unter Erstellen eines vereinfachten Bauteils.
