Verbesserungen bei Zeichnungsstilen

Sie können jetzt Architekturbemaßungen gemäß DIN 1356-1 mit metrischen Einheiten erstellen.

Architekturbemaßungen

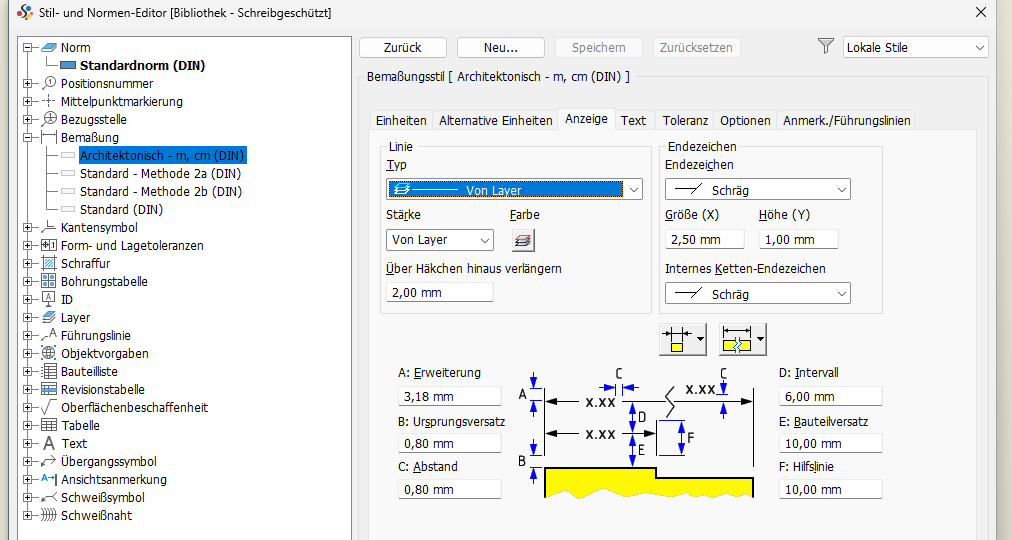

Der Registerkarte Verfügbare Stile des Stil- und Normen-Editors wurde ein neuer Stil für ISO- und DIN-Bemaßungen hinzugefügt.

Die folgenden Einstellungen gelten für den Stil:

Der neue Einheitentyp m, cm wurde hinzugefügt.
Die Genauigkeit ist auf zwei Dezimalstellen festgelegt und kann nicht geändert werden.
Führende/nachfolgende Nullen sind deaktiviert.
Alternative Einheiten sind ebenfalls deaktiviert.
Der Registerkarte Anzeige wurden zwei neue Steuerelemente hinzugefügt:
- Über Häkchen hinaus verlängern
- Hilfslinie
Der Endezeichen-Typ ist auf Schräg eingestellt.
Über Häkchen hinaus verlängern ist nur für den Stil Architektur aktiviert.
- Der Vorgabewert lautet 2.00 mm.
- Für andere Stile ist dieses Steuerelement deaktiviert, und sein Wert wird auf Null gesetzt.
Das neue Eingabefeld F wurde für Hilfslinie hinzugefügt.
- Der Vorgabewert ist auf 10.00 mm eingestellt.
- Beträgt der Wert 0.00 mm, bewerten Sie ihn als leer.
