Die Verbesserungen umfassen:

Die vorgabemäßige Ansichtsbeschriftung und die vorgabemäßige Ansichtsanmerkung werden geändert zu:

• Hilfsansicht
• Schnittansicht
• Detailansicht

Die vorhandene Liste der Ansichts-Beschriftungseigenschaften wurde erweitert. Die folgenden Elemente wurden hinzugefügt:

• ÜBERGEORDNETE BLATTZONE: Blattzone einer übergeordneten Ansicht
• BLATTNAMEN ANZEIGEN: Blattname der Ansicht
• BLATTINDEX ANZEIGEN: Blattindex der Ansicht
• BLATTZONE ANZEIGEN: Blattzone der Ansicht

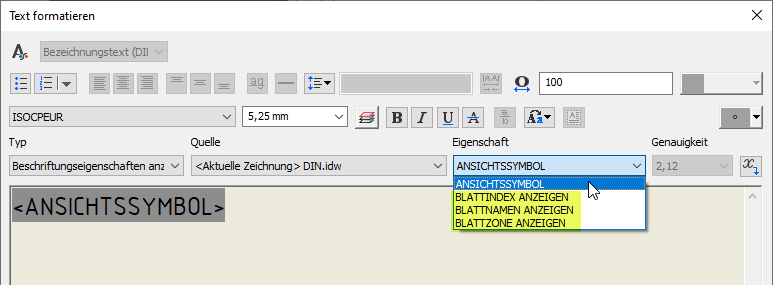

Diese Anmerkungen sind jetzt im Dialogfeld Text formatieren für die übergeordnete Ansicht aktiviert.

Aktualisieren von Ansichtenvoreinstellungen im Normstil

Die Registerkarte Ansichtenvoreinstellungen im Stil-Editor wurde für Hilfs-, Detail- und Schnittansichten überarbeitet. Folgende Änderungen wurden vorgenommen:

• Die vorgabemäßige Ansichtsbeschriftung und die vorgabemäßige Ansichtsanmerkung wurden geändert.

• Die Vorgaben für Ansichtsbezeichnungen und Ansichtsanmerkungen wurden für alle Normen außer GOST aktualisiert.

• Vorgaben für Ansichtsbezeichnungen (ANSI-Vorgaben)



• Vorgaben für Ansichtsanmerkungen (ANSI-Vorgaben)



• Wenn die übergeordnete und die untergeordnete Ansicht im selben Plan vorhanden sind, werden ihre Werte für Planname und Index nicht angezeigt.

Weitere Informationen finden Sie unter Hinzufügen eines Übergangssymbols und Stil- und Normen-Editor - Übergangssymbolstil - Referenz.
