Ergebnis Temperatur an der Fließfront

Das Ergebnis Temperatur an der Fließfront aus einer Füllanalyse zeigt die Polymertemperatur, wenn die Fließfront einen festgelegten Punkt in der Mitte des Kunststoffquerschnitts erreicht.

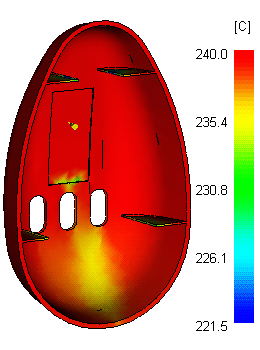

Wie im folgenden Diagramm dargestellt, verwendet das Ergebnis Temperatur an der Fließfront eine Reihe an Farben, um die Bereiche mit der niedrigsten Temperatur (blau) bis zur höchsten Temperatur (rot) darzustellen. Die Farben repräsentieren die Materialtemperatur eines Punktes zum Zeitpunkt der Füllung. Das Ergebnis stellt die Temperaturänderungen der Fließfront während des Füllvorgangs dar.

Temperatur

Die Fließfronttemperatur sollte während der Füllphase nicht um mehr als 2 bis 5 °C abfallen. Größere Veränderungen deuten oftmals darauf hin, dass die Einspritzzeit zu kurz ist oder es andere Fließverzögerungsbereiche gibt. Ist die Fließfronttemperatur in einem dünnwandigen Bereich des Formteils zu niedrig, kann dies zur Fließverzögerung oder unzureichenden Füllung führen. In Bereichen, in denen die Fließfronttemperatur um mehrere Grad steigt, können sich Qualitätseinbußen beim Material oder Oberflächenfehler ergeben.

Verwenden des Ergebnisses

Minimieren Sie die Fließfronttemperaturschwankungen in der Füllphase auf weniger als 2 bis 5 °C. Geringere Schwankungen führen zu weniger gravierenden Problemen.

Versuchen Sie, die folgenden Einstellungen zu ändern, um das Ergebnis zu verbessern. Nutzen Sie die Informationen aus der nachfolgenden Tabelle, um zu überprüfen, ob eine Veränderung andere Probleme verursacht hat.

Problem	Ändern	Mögliche Probleme
Temperatur zu niedrig	Verkürzen Sie die Einspritzzeit.	Wenn restriktiv gehandhabt, übermäßige Scherung im Anschnitt möglich. Zu große Scherung verursacht thermischen Abbau und Oberflächenfehler.
	Erhöhen Sie die Schmelzetemperatur.	Dadurch kann sich evtl. die Zykluszeit verlängern. Thermischer Materialabbau möglich. Halten Sie die Temperatur innerhalb der Grenzen, die im Materialdatensatz der Datenbank definiert sind.
	Erhöhen Sie die Werkzeugtemperatur.	Dadurch kann sich evtl. die Zykluszeit verlängern.
	Erhöhen Sie im entsprechenden Bereich die Dicke, um ein Fließen zu ermöglichen.	Evtl. funktionales Designproblem und höhere Kosten.
	Verlegen Sie den Anspritzpunkt aus Fließverzögerungsbereichen an eine andere Stelle.	Evtl. Fließverzögerung oder sonstige Probleme an anderer Stelle im Formteil.
Temperatur zu hoch	Verlängern Sie die Einspritzzeit.	Kann Fließverzögerungen verursachen.

Worauf Sie achten müssen

Wenn Sie das Ergebnis Temperatur an der Fließfront betrachten, achten Sie auf Folgendes:

Heißstellen: Diese treten normalerweise um den Anschnitt herum und in Bereichen auf, in denen die Scherwärme extrem hoch ist.
Kalte Stellen: Zeigen die Fließverzögerungen an.
Überprüfen Sie, ob das Material übermäßig heiß oder kalt ist.
