Eine Schnittebene mit einem Gizmo drehen und verschieben

So verschieben Sie eine Schnittebene mit einem Gizmo

  1. Klicken Sie auf Registerkarte Schnittwerkzeuge > Gruppe Modus > Ebenen .

  2. Klicken Sie auf die Dropdown-Liste Aktuelle Ebene in der Gruppe Ebeneneinstellungen, und wählen Sie die Ebene, die Sie verwenden möchten, zum Beispiel Ebene 3.

    Diese Ebene wird zur aktuellen Ebene.

  3. Wenn das Verschieben-Gizmo in der Szenenansicht nicht sichtbar ist, klicken Sie auf Gruppe Transformation > Verschieben .

  4. Ziehen Sie das Gizmo, um die aktuelle Ebene nach Bedarf zu verschieben.

    Tipp: Perpendikulare Schenkel und Flächen verschieben die aktuelle Ebene und das Gizmo. Parallele Schenkel und Flächen verschieben nur das Gizmo.

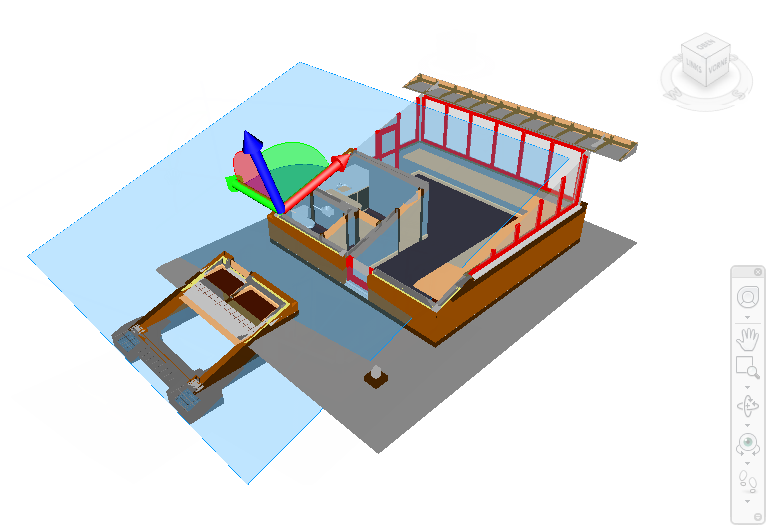

So drehen Sie eine Schnittebene mit einem Gizmo

  1. Klicken Sie auf Registerkarte Schnittwerkzeuge > Gruppe Modus > Ebenen .

  2. Klicken Sie auf die Dropdown-Liste Aktuelle Ebene in der Gruppe Ebeneneinstellungen, und wählen Sie die Ebene, die Sie verwenden möchten, zum Beispiel Ebene 3.

    Diese Ebene wird zur aktuellen Ebene.

  3. Klicken Sie auf Registerkarte Schnittwerkzeuge > Gruppe Transformation > Drehen .

  4. Ziehen Sie das Gizmo, um die aktuelle Ebene nach Bedarf zu drehen.

    Tipp: Perpendikulare Bogen drehen die aktuelle Ebene und das Gizmo. Parallele Bogen drehen nur das Gizmo. Schenkel verschieben nur das Gizmo.
