So verwenden Sie einen Bereich, um erstmals einen Querschnitt für ein 3D-Modell zu erstellen

  1. Klicken Sie auf Registerkarte Ansichtspunkt > Gruppe Schnittebenen > Schnitt aktivieren .

    Navisworks öffnet die Registerkarte Schnittwerkzeuge auf der Multifunktionsleiste und zieht in der Szenenansicht eine Schnittebene durch das Modell.

  2. Klicken Sie auf Registerkarte Schnittwerkzeuge > Gruppe Modus > Bereich .

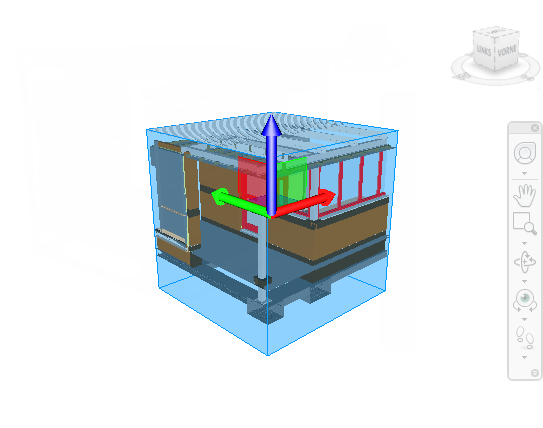

    Der Bereich wird nun auf dem Bildschirm visuell dargestellt, wobei das Verschieben-Gizmo standardmäßig aktiviert ist.

  3. Ziehen Sie das Gizmo, um Ihr Model entlang der Achsen in Schnittbereiche aufzuteilen.

  4. Klicken Sie auf Registerkarte Schnittwerkzeuge > Gruppe Speichern > Ansichtspunkt speichern, um den aktuellen geschnittenen Ansichtspunkt zu speichern .
