So verwenden Sie eine Ebene zur erstmaligen Erstellung eines Querschnitts eines 3D-Modells

  1. Klicken Sie auf Registerkarte Ansichtspunkt > Gruppe Schnittebenen > Schnitt aktivieren .

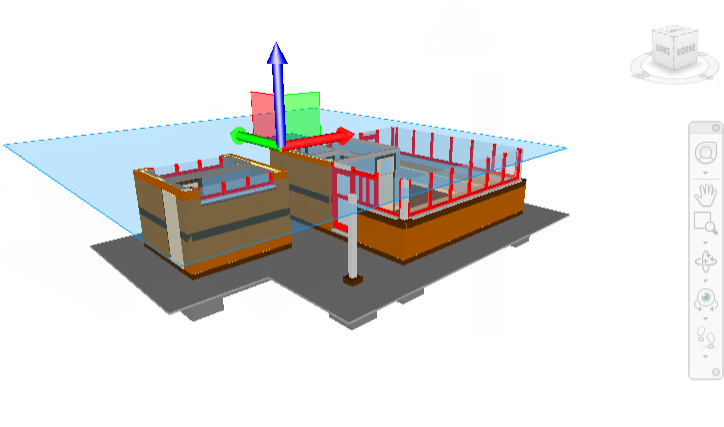

    Navisworks öffnet die Registerkarte Schnittwerkzeuge auf der Multifunktionsleiste und zieht in der Szenenansicht eine Schnittebene durch das Modell. Die Standard-Ausrichtung für Ebene 1 ist Oben. Die Vorgabeposition ist durch den Mittelpunkt des sichtbaren Bereichs des Modells. Das Standard-Gizmo ist Verschieben.

  2. Ziehen Sie das Gizmo, um die aktuelle Ebene nach Bedarf zu positionieren.

  3. Klicken Sie auf die Registerkarte Schnittwerkzeuge > Gruppe Speichern > Ansichtspunkt speichern, um den aktuellen geschnittenen Ansichtspunkt zu speichern .
