Fügt Endcodes hinzu.

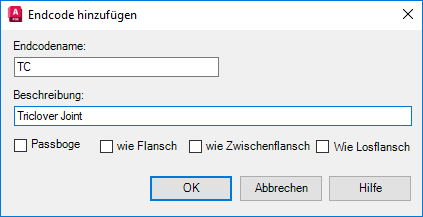

Im Dialogfeld Endcodes verwalten können Sie Endcodes verwalten.
- Endcodename
- Bezeichnet den Endcode, den Sie hinzufügen. Der Name darf keine Zahlen oder Leerzeichen enthalten.
- Beschreibung
- Beschreibt den Endcode.
- Kürzung Kanne
- Aktiviert den Kürzungsmodus (Passbogen). Sie können einen Winkel angeben, der kleiner als der Winkel der Komponente (z. B. Bogen) ist, mit der eine Verbindung hergestellt werden soll.
- wie Lasche
- Gibt an, dass ein Schraubensatz erwartet wird.
- wie Wafer
- Gibt einen einzelnen Schraubensatz für eine Verbindungsbaugruppe an.
- Wie Überlappung
- Gibt an, dass ein Anschweißbund erwartet wird.
Anmerkung:
Endcodes werden in der Installation von AutoCAD Plant 3D toolset gespeichert. Sie werden nicht im Projekt gespeichert.
