Hinzufügen von Systemzonen

Systemzonen sind grafische Elemente, die verwendet werden, um Bereiche des Gebäudes zuzuweisen, die durch bestimmte analytische Lüftungsanlagen, Wasserkreisläufe und Zonengeräte versorgt werden.

Beim Erstellen des Energiemodells werden berechnete Räume allen umschlossenen Volumen in der 3D-Geometrie zugewiesen. Jeder berechnete Raum wird einer Systemzone zugewiesen, in der er sich befindet oder an die er angrenzt. Die Beziehung wird im Systembrowser angezeigt.

Es gibt zwei Möglichkeiten zum Erstellen von Systemzonen:

•  Nach Raum: Wählen Sie Räume im Modell aus, um die Umgrenzung der Systemzone zu erstellen. Durch nachfolgende Änderungen an der Raumgeometrie wird die Begrenzung der Zone aktualisiert. Nach Raum erstellte Systemzonen können in skizzenbasierte Systemzonen konvertiert werden.

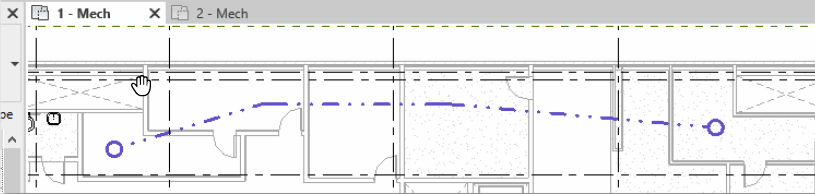

•  Nach Skizze: Verwenden Sie die Skizzierwerkzeuge, um eine geschlossene Skizze zu erstellen und eine Systemzone zu definieren, oder Skizziersegmente, um Räume zu kreuzen. Jeder berechnete Raum, der entweder von der Skizzenbegrenzung umschlossen oder von einem Segment der Skizze gekreuzt wird, wird der Systemzone zugewiesen.

Systemzone nach Raum

So fügen Sie eine Systemzone nach Raum hinzu

1. Öffnen Sie eine Draufsicht, in der die Räume sichtbar sind.
2. Klicken Sie auf Registerkarte Berechnung  Gruppe Zoneneinteilung  Nach Raum .
3. Um einen einzelnen Raum zur Zone hinzufügen, platzieren Sie den Mauszeiger über einem Raum. Wenn der Raum hervorgehoben wird, klicken Sie, um ihn zur Zone hinzuzufügen.

   Wenn Sie mehrere Räume zu einer Zone hinzufügen möchten, ziehen Sie einen Auswahlrahmen um die hinzuzufügenden Räume, oder halten Sie während der Auswahl der einzelnen Räume die STRG-Taste gedrückt.

4. Klicken Sie auf  (Zonenbearbeitung fertig stellen).

Systemzone nach Skizze

So fügen Sie eine Systemzone durch Skizzieren hinzu

1. Öffnen Sie eine Draufsicht.
2. Klicken Sie auf Registerkarte Berechnung  Gruppe Zoneneinteilung  Nach Skizze .

   Der Skizziermodus wird aktiviert.

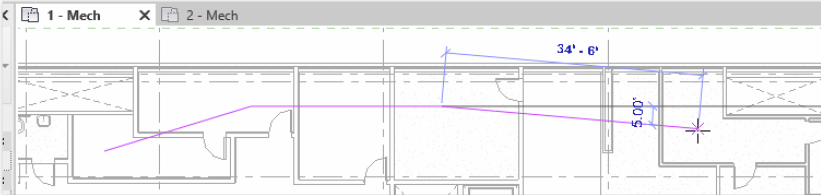

3. Zeichnen Sie nach Bedarf Linien und Formen durch jeden Raum, der in einen Bereich einbezogen werden soll, der über eine bestimmte analytische Anlage verfügt. Jeder Raum, den die Linie berührt, wird eingeschlossen.

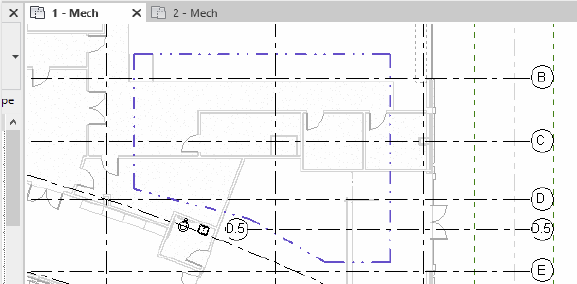

   Alternativ können Sie eine Systemzone als 2D-Form mithilfe der Standard-Skizzierwerkzeuge hinzufügen. Alle Elemente, die innerhalb der Form liegen oder diese berühren, werden Teil der Systemzone.


4. Klicken Sie auf  Fertig stellen, um den Bearbeitungsmodus zu beenden.

   Die Systemzone wird platziert. Verwenden Sie zum Überschreiben der Anzeigeeinstellungen auf der Registerkarte Kategorien für Berechnungsmodell das Dialogfeld Überschreibungen Sichtbarkeit/Grafiken.


5. Wählen Sie die Systemzone aus, um die zugehörigen Eigenschaften anzuzeigen und Zonengeräte zuzuweisen.

Anmerkung: Um eine Systemzone von ihrer Ebene zu versetzen, ändern Sie den Parameter Ebenenversatz in der Eigenschaftenpalette. Der Vorgabewert lautet 1.2 Meter bzw. 4 Fuß.
