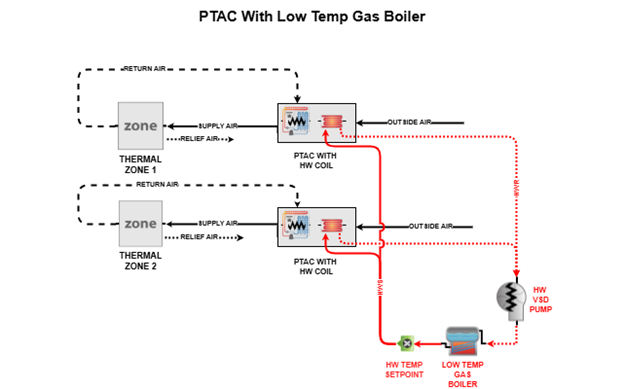

Monoblock-Klimagerät mit Niedertemperatur-Gaskessel: Dieses System besteht aus einem Monoblock-Klimagerät (Packaged Terminal Air Conditioner, PTAC), das jede konditionierte thermische Zone versorgt. Das PTAC bietet die Heizung mit einer Heißwasserspule, die durch einen rein primären Heißwasserkreislauf mit variablem Durchfluss und Erdgaskessel versorgt wird. Der Gaskessel wird so gesteuert, dass er die Heißwasser-Heizspulen mit ca. 130°F (54°C) heißem Wasser versorgt. Die vorgabemäßige ASHRAE-Norm zur Festlegung des Wirkungsgrads von regulierten Geräten ist ASHRAE 90.1-2016.

Monoblock-Klimagerät (PTAC):

Menge: 1 pro klimatisierter thermischer Zone

Kühlung: erfolgt durch DX-Kühlspirale

Heizung: erfolgt durch Heißwasserspule

Kühlkapazität: Autom. Größenanpassung

Kühlwirkungsgrad: basierend auf Kapazität und ASHRAE-Norm

Heißwasserkessel:

Menge: 1

Kapazität: Autom. Größenanpassung unter Verwendung einer Auslegungstemperatur von 130ºF (54°C)

Typ: Erdgas, Kondensierend

Steuerungen: basierend auf Kapazität und ASHRAE-Norm

Wirkungsgrad: basierend auf Kapazität und ASHRAE-Norm

Heißwasserpumpen:

Menge: 1

Entwurfsfluss: Autom. Größenanpassung mit einem Entwurfs-Temperaturabfall von knapp 20 ºF (7°C)

Typ: Variable Geschwindigkeit, 30 % minimaler Durchfluss

Wirkungsgrad: basierend auf Entwurfsfluss und ASHRAE-Norm
