Ab Revit 2026 können Sie die grafische Darstellung und die Sichtbarkeit der Objekte des Koordinationsmodells wie folgt steuern:
Steuerung der grafischen Darstellung von Koordinationsmodellen

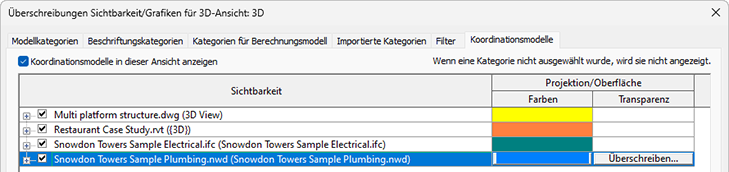

Sie können schnell und einfach zwischen verschiedenen Modellen unterscheiden, indem Sie jedem Koordinationsmodell eine Farbe zuweisen. Für Koordinationsmodellverknüpfungen können Farben zugewiesen werden.
Alle zum verknüpften Koordinationsmodell gehörenden Objekte werden farbig dargestellt. Diese Funktion gilt für Koordinationsmodelle, die über Autodesk Docs (.rvt, .dwg, .ifc, .nwc, .axm usw.) und aus dem lokalen Speicher beim Verknüpfen von Navisworks-Dateien verknüpft werden.
Steuerung der Sichtbarkeit von Koordinationsmodellobjekten

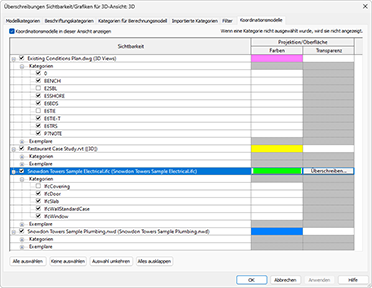

- Sie können die Sichtbarkeit der Koordinationsmodellkategorien ganz einfach über die Einstellungen Sichtbarkeit/Grafiken verwalten. Elementkategorien für Koordinationsmodelle, die über Autodesk Docs verknüpft wurden, können ausgeblendet oder eingeblendet werden. Die unterstützten Dateiformate für diese Kategorien sind RVT-, DWG-, IFC- und Navisworks-Dateien. Diese Funktion gilt für über Autodesk Docs verknüpfte Koordinationsmodelle.

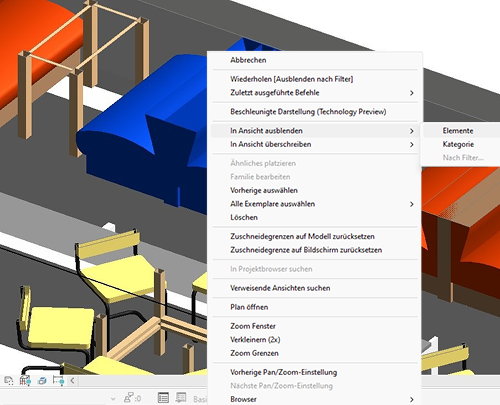

- Sie können Elemente oder Elementkategorien sofort über das Kontextmenü direkt im Revit-Ansichtsbereich ein- oder ausblenden. Wählen Sie im Kontextmenü die Option In Ansicht ausblenden und dann Elemente oder Kategorie aus. Alternativ können Sie Elemente ausblenden oder Kategorie ausblenden im Dropdown-Menü unter Ändern | Registerkarte Koordinationsmodell wählen. Dies steigert die Effizienz, indem nur die relevanten Details angezeigt und die Informationsüberflutung durch selektive Elementsichtbarkeit vermieden wird. Diese Funktion gilt für über Autodesk Docs verknüpfte Koordinationsmodelle.

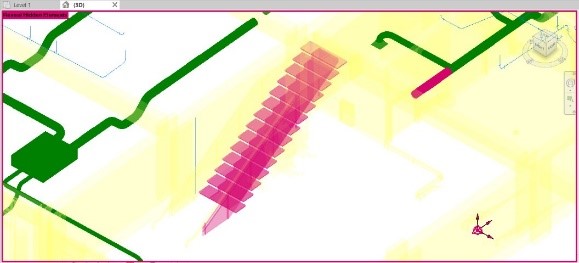

- Verwenden Sie Verdeckte Elemente anzeigen, um die Übersichtlichkeit Ihres Projekts zu verbessern, indem Sie verdeckte Koordinationsmodellelemente und -kategorien anzeigen. Diese Funktion gilt für über Autodesk Docs verknüpfte Koordinationsmodelle.
Steuerung der grafischen Darstellung von Koordinationsmodellen für Kategorien

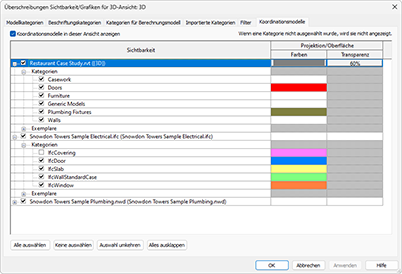

Sie können jeder Kategorie von Koordinationsmodellelementen in den Einstellungen Sichtbarkeit/Grafiken zur sofortigen Kategorieerkennung eine Farbe zuweisen. Diese Funktion gilt für über Autodesk Docs verknüpfte Koordinationsmodelle.
Option Anzeigen für Koordinationsmodelle aktiviert

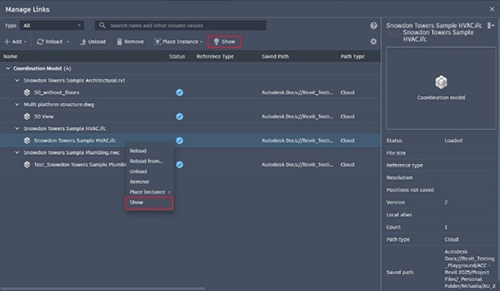

Sie können Koordinationsmodelle direkt im Revit-Ansichtsbereich suchen und anzeigen, indem Sie im Dialogfeld Verknüpfungen verwalten die Option Anzeigen verwenden. Diese Funktion gilt für Koordinationsmodelle, die über Autodesk Docs (.rvt, .dwg, .ifc, .nwc, .axm usw.) und aus dem lokalen Speicher beim Verknüpfen von Navisworks-Dateien verknüpft werden.
