Plansammlungen

Mit Plansammlungen können Sie jeden Plan im Modell flexiblen Gruppierungen zuweisen, die in Revit referenziert werden können, z. B. in Ansichten, Bauteillisten und Filtern.

Überblick

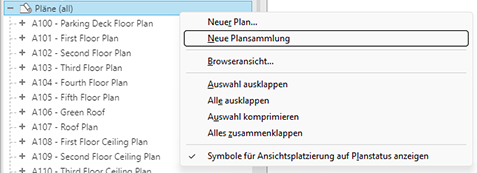

Um eine Plansammlung zu erstellen, klicken Sie unter Projektbrowser Pläne auf Neue Plansammlung.

Jeder Plan enthält den Parameter Plansammlung, der eine Liste aller Sammlungen im Modell umfasst.

Es gibt zwei Möglichkeiten, einen Plan im Projektbrowser in eine Plansammlung zu verschieben oder aus einer Plansammlung zu entfernen:

• Ziehen Sie einen oder mehrere Pläne in eine oder aus einer Plansammlung.
• Legen Sie den Wert des Parameters Plansammlung auf den Namen der Plansammlung fest, um ihn hinzuzufügen, oder ändern Sie den Wert dieses Parameters in <Kein>, um ihn zu entfernen.

Plansammlungen können mithilfe einer Planlisten-Bauteilliste für Platzhalterpläne vordefiniert werden. Wenn Sie einen Platzhalterplan später konvertieren, wird er automatisch in die vorab zugewiesene Plansammlung verschoben.

Sie können den Wert des Parameters Plansammlung auch in der Ansichtsliste festlegen.

Doppelte Plannummern

Jeder Plan kann sich nur an einer Position befinden, entweder innerhalb einer bestimmten Plansammlung oder direkt im Modell.

Derselbe Plannummernwert kann einmal für alle Pläne direkt im Modell und einmal für alle Pläne pro Plansammlung verwendet werden. Sie können beispielsweise G001 einmal im Modell, einmal in der Sammlung Submission 1 und einmal in der Sammlung Submission 2 verwenden.

Wenn die Plannummer bereits in der Sammlung verwendet wird oder wenn bei der Neunummerierung eines Plans ein bereits verwendeter Wert ausgewählt wird, erhalten Sie beim Verschieben eines Plans in die entsprechende Plansammlung eine Fehlermeldung.

Wenn Sie neue Pläne direkt in der Sammlung erstellen, werden diese automatisch der Sammlung zugewiesen, und die Nummerierung wird basierend auf dem letzten Plan in dieser Sammlung fortgesetzt.

Zusätzliche Funktionen

• Der Name der Plansammlung erhält in der QuickInfo der Registerkarte Ansicht als Präfix die Plannummer und den -namen.

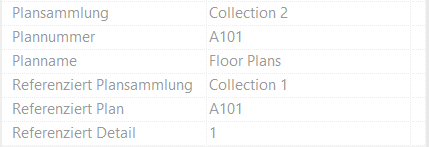

• Die schreibgeschützten Parameter Plansammlung und Referenz-Plansammlung stehen in Revit zusammen mit den vorhandenen Plan- und Ansichtsparametern für kompatible Ansichtstypen zur Verfügung.

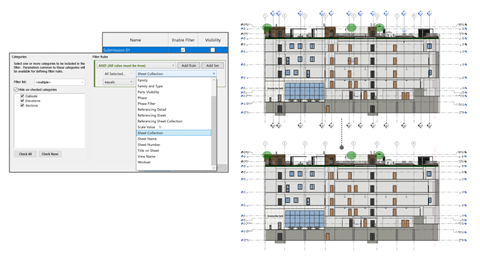

• Die Parameter Plansammlung und Referenz-Plansammlung können in kompatiblen Ansichtsfilterkategorien (Ansichten, Schnitten, Detailausschnitten, Ansichtsreferenzen) und Bauteillisten (Plan- und Ansichtsliste) verwendet werden.

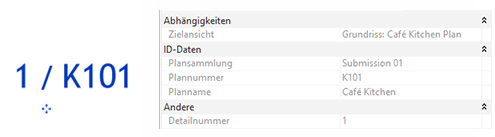

• Die Parameter Plansammlung und Referenz-Plansammlung stehen in entsprechenden Familienkategorien (Ansichtstiteln, Ansichtsreferenzen, Detailausschnittsbeschriftungen, Ansichtsbeschriftungen, Schnittlinienbeschriftungen, Planköpfen) zur Verfügung und können in Beschriftungen verwendet werden.
• Wenn Sie im Projektbrowser auf eine Plansammlung doppelklicken, werden alle Plansammlungsknoten erweitert und reduziert (entsprechend dem primären Planknoten).

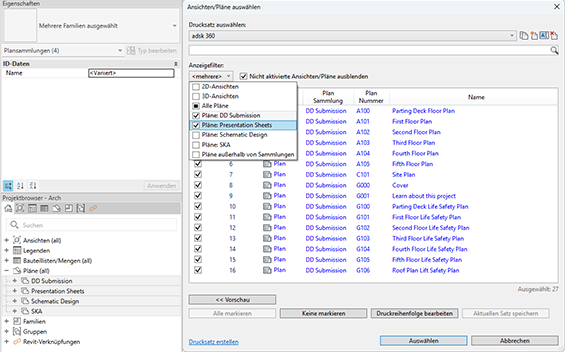

• Das Dialogfeld zum Exportieren und Drucken enthält alle Plansammlungen als dedizierte Anzeigefilter-Schalter, um die präzise Auswahl von Plänen in einer oder mehreren Sammlungen zu unterstützen.

• Ansichtsreferenzen sind jetzt als Kategorie für Ansichtsfilter verfügbar und enthalten die Plansammlungsinformationen für die Zielansicht.

Plansammlungen: Benutzerdefinierte Parameter und Bauteillisten

Ab Revit 2026 stehen Plansammlungen als Kategorie für Parameter und Bauteillisten zur Verfügung.

• Neue Parameter, die zur Kategorie Plansammlung hinzugefügt werden, werden auf jedem Plansammlungsknoten angezeigt, und die Parameterwerte werden mit jedem Plan in dieser Sammlung synchronisiert. ​ Parameterwerte werden auf jedem Plan in einer Sammlung als schreibgeschützt angezeigt, da sie von der entsprechenden Plansammlung gesteuert werden. ​
• Wenn Sie einen Parameterwert in einer Plansammlung ändern, aktualisiert dies den Wert für alle Pläne (und Plankopfbeschriftungen, falls vorhanden).
• Das Verschieben von Plänen in eine andere Plansammlung bewirkt dasselbe, und der Wert wird automatisch basierend auf den in dieser Plansammlung definierten Elementen aktualisiert. ​
• Wenn Sie einen Parameter sowohl zu den Kategorien Plansammlungen als auch zu Pläne hinzufügen, wird der Parameter in beiden angezeigt. Er kann bearbeitet werden, aber die Werte werden nicht synchronisiert. ​
• Plansammlungen unterstützen beide Arten von Bauteillisten (Gebäudebauteile und Listenschlüssel). Parameterwerte können direkt in der Bauteilliste definiert werden. ​
• Bei Verwendung von Schlüssellisten für Plansammlungen wird der Parameter Schlüsselname auch in jeder Sammlung angezeigt. ​
• Die Zuordnung globaler Parameter wird auch für alle Parameter unterstützt, die zur Kategorie Plansammlungen hinzugefügt wurden. ​ ​

Parameterkombinationen und Priorität

Projektinformationen			Der Parameterwert Projektinformationen wird in allen Plankopfbeschriftungen angezeigt.
Projektinformationen		Pläne	Der Parameterwert des Planexemplars hat Priorität. Parameterwert Projektinformationen wird ignoriert.
Projektinformationen	Plansammlungen	Pläne	Der Parameterwert des Planexemplars hat Priorität. Die Parameterwerte Projektinformationen und Plansammlung werden ignoriert.
Projektinformationen	Plansammlungen		Der Wert für die Plansammlung wird priorisiert und in Plänen angezeigt. Der Wert für Projektinformationen wird verwendet, wenn sich der Plan nicht in einer Sammlung befindet.
	Plansammlungen		Der Wert für die Plansammlung wird priorisiert und in Plänen angezeigt. Bei Plänen, die sich nicht in der Plansammlung befinden, wird der Parameter ausgeblendet.
	Plansammlungen	Pläne	Der Parameterwert des Planexemplars hat Priorität. Parameterwert für Plansammlung wird ignoriert.
