Die Ansichtspositionierung auf Plan ist hilfreich, wenn Sie über zahlreiche ähnliche Draufsichten verfügen und diese zwischen Plänen ausgerichtet und koordiniert bleiben sollen. Oder Sie haben typische Layouts, wie z. B. Gebäudewandschnitte, die Sie für mehrere Pläne mit demselben Versatz platzieren möchten.
Gespeicherte Ansichtspositionen verwenden

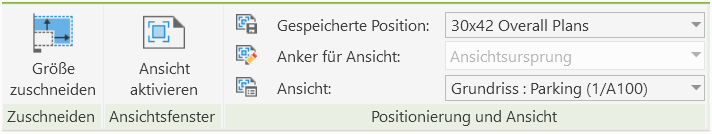

Wenn eine platzierte Ansicht ausgewählt ist, verwenden Sie die Registerkarte Ändern | Ansichtsfenster
Befehle in der Gruppe Positionierung und Ansicht zum Speichern, Bearbeiten und Verwalten von Positionen auf einem Plan.
Position speichern
Um eine Ansichtsposition auf einem Plan zu speichern, klicken Sie auf Registerkarte Ändern | Ansichtsfenster Gruppe Positionierung und Ansicht Position speichern, oder verwenden Sie das Kontextmenü.
Die gespeicherte Position kann einer beliebigen Anzahl von Ansichten zugewiesen werden, um sie planübergreifend zu koordinieren:
- Das Zuweisen einer gespeicherten Position zu einer Ansicht kann vor oder nach der Platzierung in einem Plan erfolgen.
- Wenn vor der Platzierung eine gespeicherte Position zugewiesen wird, wird diese beim Platzieren dieser Ansicht in einem Plan automatisch positioniert.
Um Ansichten über Pläne hinweg auszurichten, wenn sie einer gespeicherten Position zugewiesen sind, verwenden Sie in der Gruppe Positionierung und Ansicht die Einstellungen für Anker für Ansicht:
Ansichtsursprung:
- Fixiert Ansichtspositionen auf Plänen relativ zum Ansichtsursprung und behält diese bei.
- Der Zuschneidebereich, falls aktiviert und für die Ansicht unterstützt, wird bei der Ausrichtung nicht berücksichtigt. Diese Methode ist hilfreich, wenn Sie Draufsichten zwischen Plänen ausrichten möchten.
- Ansichtsursprung ist die Vorgabe für alle Ansichten.
Optionen Mitte, Oben links, Oben rechts, Unten rechts, Unten links:
- Fixiert Ansichtspositionen auf Plänen relativ zum angegebenen Anker für Ansicht und behält diese bei.
- Die Planplatzierung wird automatisch basierend auf dem Anker für Ansicht korrigiert, wenn sich die Zuschneidegrenze ändert. Diese Methode ist hilfreich, wenn Ansichten immer an einer bestimmten Position auf dem Plan positioniert werden sollen, z. B. in der Nähe einer Plankopfecke.
- Diese Optionen für Anker für Ansicht sind für alle Ansichten verfügbar, die den Zuschneidebereich unterstützen und für die er aktiviert ist. Der Beschriftungszuschneidebereich wird bei der Berechnung der Positionierung ignoriert.
Position bearbeiten
Um eine gespeicherte Position zu überarbeiten, klicken Sie in der Gruppe Positionierung und Ansicht auf Position bearbeiten, oder verwenden Sie das Kontextmenü. Dadurch wird ein Bearbeitungsmodus aufgerufen, in dem Sie die Position einer platzierten Ansicht sowie ggf. die angegebene Option für Anker für Ansicht ändern können. Wenn Sie fertig sind, klicken Sie auf Fertig stellen, um die Änderungen zu speichern, oder auf Abbrechen, um den Bearbeitungsmodus zu beenden, ohne die Änderungen zu speichern.
Wenn der Vorgang abgeschlossen ist, werden alle anderen platzierten Ansichten, die derselben gespeicherten Position zugewiesen sind, koordiniert.
Integration von Austauschen der Ansicht auf dem Plan
Die vorhandene Funktion Austauschen der Ansicht auf dem Plan wurde wie folgt in diese Arbeitsabläufe integriert:
- Der alte Parameter Ansichtsfenster-Positionierung wurde mit dem neuen Parameter Anker für Ansicht zusammengeführt.
- Anker für Ansicht = Ansichtsursprung ist die Vorgabe für alle Ansichten.
- Ansichten, in denen der Zuschneidebereich unterstützt und aktiviert ist, können Anker für Ansicht = Mitte sowie die gleichen zusätzlichen neuen Ankeroptionen Oben links, Oben rechts, Unten rechts und Unten links verwenden.
Revit unterstützt das Austauschen von Ansichten, die einer gespeicherten Position zugewiesen sind.
- Eine Eingabeaufforderung zum Deaktivieren der Position wird angezeigt.
- Gespeicherte Positionen können jederzeit problemlos aufgehoben oder neu zugewiesen werden.
Positionen verwalten
Klicken Sie in der Gruppe Positionierung und Ansicht auf Positionen verwalten, um das Dialogfeld Positionen verwalten zu öffnen, in dem alle gespeicherten Positionen im aktuellen Modell aufgelistet sind. Sie können hier gespeicherte Positionen umbenennen und löschen.
Projektstandards übertragen

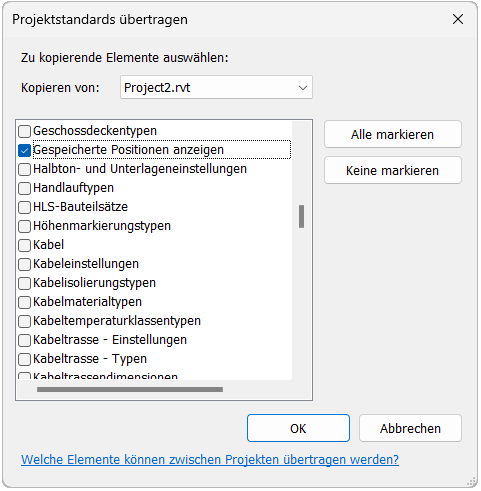

Gespeicherte Positionen können mithilfe von Projektstandards übertragen Gespeicherte Positionen anzeigen zwischen Modellen übertragen werden.
Dadurch werden alle gespeicherten Positionen in das angegebene Modell übertragen. Revit sucht nach übereinstimmenden Namen für gespeicherte Positionen sowie den darin definierten Werten und fordert Sie auf, sie gegebenenfalls zu überschreiben.
Plankopfpositionen zurücksetzen

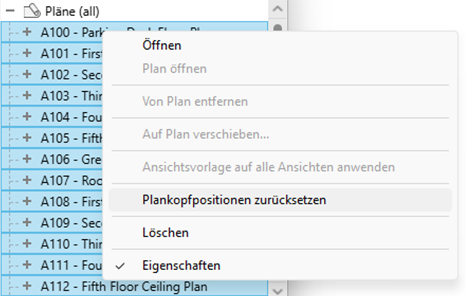

Verwenden Sie Plankopfpositionen zurücksetzen, um platzierte Plankopfexemplare auf Plänen zurück an den Vorgabeursprung zu verschieben.
Dieser Befehl ist verfügbar, wenn mehrere Plankopfexemplare oder mehrere Pläne im Projektbrowser ausgewählt sind.
Verhalten für Ansichten, die auf mehreren Plänen angezeigt werden können:
-
Die Ansichten Legende und Grafische Stützenliste, die auf mehreren Plänen angezeigt werden können, unterstützen die Zuweisung gespeicherter Positionen.
- Wenn eine gespeicherte Position einem platzierten Exemplar dieses Ansichtstyps zugewiesen wird, werden alle platzierten Exemplare an derselben Position auf dem Plan koordiniert.
- Die Zuweisung der gespeicherten Position kann jederzeit aufgehoben werden, wodurch die Zuweisung zu allen platzierten Exemplaren der Ansicht aufgehoben wird. Sie können dann frei auf dem Plan verschoben werden.
- Die Zuweisung gespeicherter Positionen kann jederzeit aufgehoben oder neu zugewiesen werden.
Verhalten des Ansichtstitels für zugewiesene Ansichten mit gespeicherter Position:
Für Ansichten, die einer gespeicherten Position zugewiesen sind, gibt es zwei Optionen, wie Ansichtstitel automatisch aktualisiert werden, wenn sich die Ansichtsposition ändert. Der vorhandene Ansichtsfenstertyp-Parameter Titelposition beibehalten bestimmt dieses Verhalten:
- Titelposition beibehalten deaktiviert. Ansichtstitel werden mit Änderungen an die Ansichtsposition verschoben. Dieses Verhalten ist identisch mit dem manuellen Verschieben einer Ansichtsposition auf einem Plan.
- Titelposition beibehalten aktiviert. Ansichtstitel werden nicht mit Änderungen an die Ansichtsposition verschoben. Position und Größe der Linienerweiterung werden beibehalten. Dieses Verhalten ist hilfreich, wenn Ansichtstitel an einer bestimmten Position auf dem Plan vorhanden sind und diese nicht automatisch verschoben werden sollen.
Unabhängig von der Parametereinstellung können Ansichtstitel immer manuell angepasst werden.
