Hinzufügen einer ausgerichteten Bemaßung

Sie können ausgerichtete Bemaßungen zwischen zwei oder mehr parallelen Referenzen oder zwischen zwei oder mehreren Punkten (z. B. Wandenden) platzieren.

1. Klicken Sie auf Registerkarte Beschriften Gruppe Bemaßung (Ausgerichtet).
   Sie haben folgende Optionen:

   • Achsen Wand
   • Kanten Wand
   • Achsen Tragende Schicht
   • Kanten Tragende Schicht

   Wenn Sie beispielsweise Wandachsen wählen, wird der Mauszeiger zuerst an der Achse einer Wand gefangen, wenn Sie ihn über die Wand bewegen.
2. Wählen Sie auf der kontextabhängigen Registerkarte der Multifunktionsleiste unter Auswählen die Option Referenzen aus.

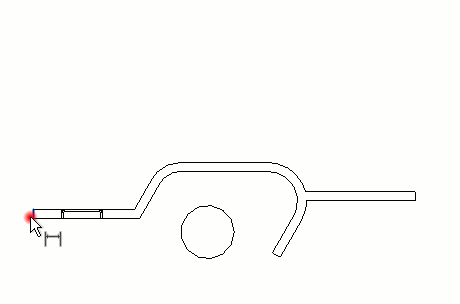

3. Platzieren Sie den Mauszeiger an einem Referenzpunkt eines Elements, beispielsweise einer Wand.

   Falls es möglich ist, die Bemaßung dort zu platzieren, wird der Referenzpunkt hervorgehoben.

   Tipp: Sie können durch Drücken der Tabulatortaste zwischen den unterschiedlichen Referenzpunkten wechseln. An den Schnittpunkten der Geometrie wird ein blauer Referenzpunkt angezeigt. An diesen Schnittpunkten werden Referenzen in Form grauer Quadrate angezeigt.
4. Klicken Sie, um die Referenz anzugeben.
5. Platzieren Sie den Mauszeiger an der gewünschten Position des nächsten Referenzpunkts, und klicken Sie.

   Beim Bewegen des Mauszeigers wird eine Bemaßungslinie angezeigt. Sie können gegebenenfalls mehrere Referenzen auswählen.

6. Bewegen Sie den Mauszeiger, sodass er nicht mehr auf das letzte Bauteil zeigt, und klicken Sie, nachdem Sie den letzten Referenzpunkt erreicht haben.

   Die permanente ausgerichtete Bemaßung wird angezeigt.
