Verkabelung

Wenn im linken Bereich des Dialogfelds Elektrische Einstellungen Verkabelung ausgewählt ist, enthält der rechte Bereich die Tabelle mit der Verkabelung.

Die Einstellungen in der Verkabelungstabelle bestimmen, wie Kabel in den Elektrosystemplänen Ihres Projekts angezeigt werden.

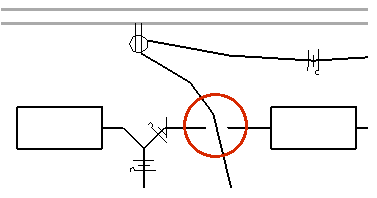

• Lücke in Verkabelungskreuz: Definiert die Breite der Lücke, die zur Anzeige nicht verbundener, kreuzender Kabel verwendet wird, wie in der folgenden Abbildung dargestellt.

• Kabelbemaßungszeichen – Gibt den Stil der Bemaßungszeichen für Phasenleiter, Erdleiter und Nullleiter an.

  Revit bietet vier Markierungsstile, wie im Folgenden gezeigt:

  Kabelbemaßungszeichen kurz
  Kabelbemaßungszeichen Kreis
  Kabelbemaßungszeichen Haken
  Kabelbemaßungszeichen lang

  So laden Sie eine Bemaßungszeichenfamilie

  1. Klicken Sie auf Registerkarte Einfügen Gruppe Aus Bibliothek laden (Familie laden).
  2. Navigieren Sie im Dialogfeld Öffnen zu Beschriftungstext Elektro Markierung.
  3. Klicken Sie auf eine oder mehrere Bemaßungszeichenfamiliendateien, und klicken Sie auf Öffnen.

  Sie können jedem Leiter einen anderen Stil zuweisen.

  Klicken Sie in die Spalte Wert, klicken Sie auf , und wählen Sie einen Stil für die Bemaßungszeichen.

  Mit dem Familieneditor können Sie ein vorhandenes Bemaßungszeichen anpassen oder zusätzliche Bemaßungszeichen erstellen.

• Schräge Linie durch Markierungen – Gibt an, ob die Markierung für den Erdleiter in Form einer diagonalen Linie angezeigt wird, die die Markierungen für die anderen Leiter kreuzt, wie in der folgenden Abbildung gezeigt.


  Klicken Sie in der Spalte Wert auf , und wählen Sie Ja, um diese Funktion für Markierungen anzuwenden. Wenn Sie Nein wählen, wird die für den Erdleiter angegebene Markierung angezeigt.

• Markierung anzeigen: Legt fest, ob Markierung immer ausgeblendet, immer angezeigt oder nur für Endstücke angezeigt werden sollen.
• Pfeil für Anschlussleitung für mehrere Stromkreise – Gibt an, ob ein einzelner oder mehrere Pfeile auf allen Stromkreisleitungen oder nur auf der Endleitung angezeigt werden.
• Rückführungspfeilstil – Gibt den Stil für den Rückführungspfeil, einschließlich Pfeilgröße und -winkel, an.
