Verwenden Sie eine Geschossdecke, ein Dach oder ein Geländemodell, um Volumen aus einem Basisbauteil-Geländemodell abzutragen.
Geschossdecken-, Dach- und Geländemodell-Elemente, die Geländemodelle schneiden, werden verwendet, um Volumen aus dem Basisbauteil-Geländemodell abzutragen. Sie können beispielsweise ein Geschossdeckenelement in einem geneigten Geländemodell platzieren, das Werkzeug Ausheben verwenden und das Volumen des Geländemodells an der Oberseite der schneidenden Geschossdecke entfernen, oder Sie nehmen zwei überlappende Geländemodell-Elemente und verwenden eines, um einen Parkplatz auszuheben.
Anmerkung: Um die Wahrscheinlichkeit eines erfolgreichen Schnitts beim Schneiden oder Ausheben von Geländemodell-Elementen zu erhöhen, kann eine Einstellung für die Geländeschnitt-Abzugskörper-Optimierung angewendet werden. Mit dieser Einstellung wird eine zufällige Verschiebung (im Bereich von 0,002561 Fuß (0,7805928 mm) bis 0,32771386333333330 Fuß (99,887185544000004711 mm)) in der X- oder Y-Achse auf die Abzugskörpergeometrie angewendet. Die Verschiebung kann sich geringfügig auf die Genauigkeit der Abzugskörpergeometrie auswirken. Jede Änderung an der Geometrie wird in einer Warnung und in der Protokolldatei gemeldet. Die Einstellung für Geländeschnitt-Abzugskörper-Optimierung ist eine Projekteinstellung und wird auf Geländemodell-Elemente und auf verknüpfte Topografie angewendet.

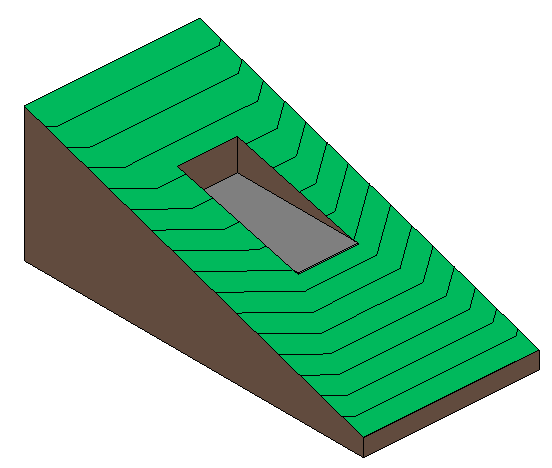

 Geschossdecke hebt ein Geländemodell aus |
 Geländemodell hebt ein Geländemodell für einen Parkplatz aus |
So heben Sie ein Geländemodell aus
- Wählen Sie ein Geländemodell mit einem schneidenden Element (Dach, Geschossdecke oder Geländemodell) aus.
- Klicken Sie auf Ändern | Registerkarte Geländemodell
Geländemodell-Form
(Ausheben).
- Wählen Sie das schneidende Element für den Aushub aus.
- Klicken Sie auf
(Ändern).
So entfernen Sie einen Aushub von einem Geländemodell
- Wählen Sie das ausgehobene (Basisbauteil-)Geländemodell aus.
- Klicken Sie auf Ändern | Registerkarte Geländemodell Geländemodell-Form
(Aushub entfernen).
- Wählen Sie das schneidende Element zum Beenden des Aushubs aus.
- Schließen Sie die Warnung bezüglich überlappender Elemente.
- Klicken Sie auf (Ändern).
Anmerkung: Das vom Basisbauteil-Geländemodell angegebene Volumen wird angepasst, wenn das Element durch andere Elemente ausgehoben wird.
