Geländemodelle

Das Werkzeug Geländemodell definiert ein topografisches Element anhand von definierten Höhenpunkten oder importierten Daten.

Beachten Sie beim Anzeigen und Arbeiten mit einem Geländemodell Folgendes:

• Knicklinien. Knicklinien sind Kanten auf Geländemodellen. Wenn Punkte hinzugefügt werden, um ein Geländemodell zu erstellen, werden automatisch Knicklinien erstellt. Die Knicklinien sind vorgabemäßig deaktiviert. Sie können sie aktivieren, indem Sie sie im Dialogfeld Sichtbarkeit/Grafiken unter Modellkategorien/Geländemodell auswählen.
• Maximal verwendete Punkte: Passen Sie die maximale Anzahl von Punkten an, die zum Erstellen eines aus einer importierten DWG- oder Textdatei generierten Geländemodells verwendet werden. Die Revit-INI-Einstellung mit der Bezeichnung NativeToposolidMaxPointThreshold steuert die Anzahl der Punkte, die für das Geländemodell verwendet werden.
  • Bereich zwischen 10,000 und 50,000 Punkten
  • Vorgabewert: 20,000
  Anmerkung: Eine höhere Anzahl verwendeter Punkte führt zu genaueren Darstellungen von Geländemodellen, kann sich jedoch auf die Leistung beim Bearbeiten des Geländemodells oder beim Navigieren im Modell auswirken.

  Weitere Informationen finden Sie unter Misc-Einstellungen in Revit.ini.

Geländemodell-Elemente können von anderen Elementen geschnitten werden. Unter Ausschneiden von Geometrie in einer Familie finden Sie weitere Informationen zum Durchführen Boolescher Operationen zum Formen von Geländemodellen. Verwenden Sie Element trennen, um ein Geländemodell in mehrere Geländemodell-Elemente zu teilen.

Geländemodelle können als Basisbauteile für die folgenden Elemente dienen:

• Außenbauteile
• Parkplatz
• Geländer
• Geschossdeckenbasierte Elemente

Plattenkantenfamilien können auf die Kante eines Geländemodells angewendet werden. So können Sie etwa eine Plattenkante verwenden, um eine Bordsteinkante für Ihr Grundstück zu modellieren.

Geländemodell-Elemente unterstützen Oberflächenmuster, die von dem dem Geländemodell zugewiesenen Material verwendet werden. Weitere Informationen zum Definieren eines Oberflächenmusters für ein Material finden Sie unter Füllmuster für Materialgrafiken.

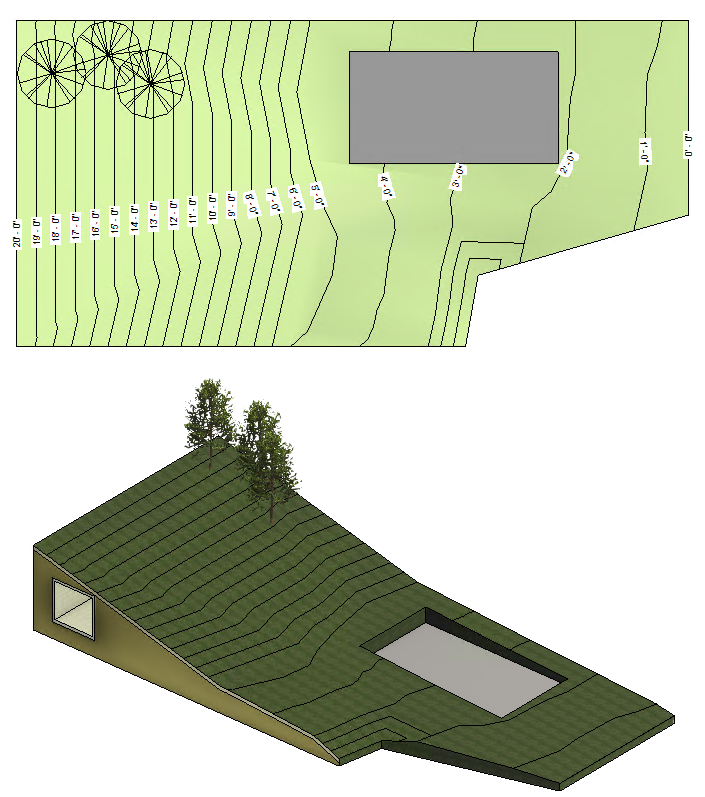

Beispiel eines Geländemodells in einem Lageplan und einer 3D-Ansicht
