Erfahren Sie, wie Sie die Griffe an den Stabenden verwenden können, um Abhängigkeiten für gekröpfte Stäbe zu verwalten.

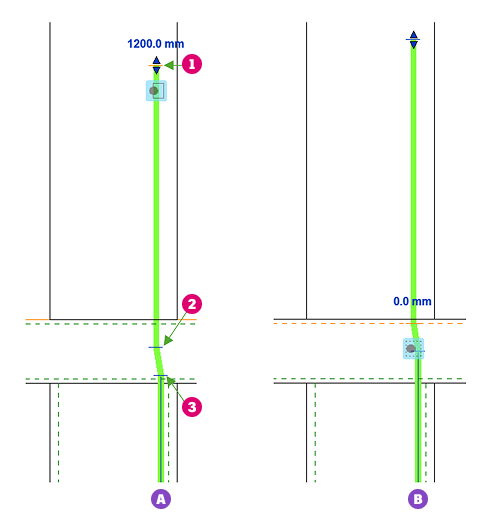

Sie können für jedes gekröpfte Stabende eine der Endengriffpositionen (1, 2, 3) auswählen, von der aus der Versatz zum Abhängigkeitsziel gemessen wird. Im folgenden Beispiel wird für Stab A die Griffposition1 ausgewählt und auf 1200 mm von der oberen Fläche der Platte beschränkt.
Für Stab B wird die Griffposition2 ausgewählt und auf die Überdeckung der oberen Fläche der Platte mit einem Versatz von 0 mm beschränkt.
Wenn die Abhängigkeiten für ein gekröpftes Stabende festgelegt sind, sind die drei Endengriffpositionen potenzielle Ziele, auf die Abhängigkeiten festgelegt werden können. Sie müssen den Mauszeiger über das Stabende bewegen, um die Ziele hervorzuheben.

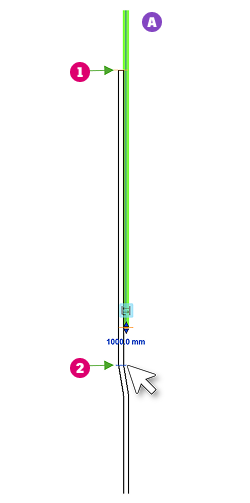

Im folgenden Beispiel ist der Endengriff von Stab A auf Position 1 des Endengriffes des anderen gekröpften Stabs beschränkt.
Wenn Sie den Mauszeiger über die Kröpfung bewegen, wird Position 2 hervorgehoben und Sie können darauf klicken, um sie auszuwählen und von dort aus den Versatz messen zu lassen.
