Sie können die Werte der Bemaßungsparameter für Querschnittsformen bei Tragwerkselementen aus Beton überprüfen und ändern.
Diese Typeneigenschaften werden unter Verwendung des Familienkategorieparameters Querschnittsform für das Element erstellt.
| Querschnittsform | Verfügbare Bemaßungsparameter für die Form |
|---|---|
Rechteck
 |
B. Breite: die äußere Breite der Querschnittsform. H. Höhe: die äußere Höhe der Querschnittsform. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. |

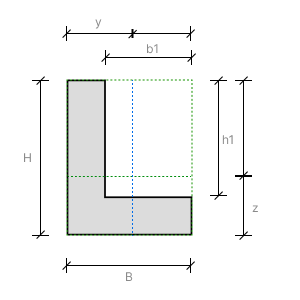

L-Profil
 |
B. Breite: die äußere Breite der Querschnittsform. H. Höhe: die äußere Höhe der Querschnittsform. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. |
Rund
 |
D. Durchmesser: der Außendurchmesser der runden Querschnittsform. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. |
T-Profil
 |
B. Breite: die äußere Breite der Querschnittsform. H. Höhe: die äußere Höhe der Querschnittsform. h1. Höhe Ausklinkung: Höhe des Auslegerflanschs in der Querschnittsform. b1. Länge Ausklinkung: Länge des Auslegerflanschs in der Querschnittsform. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. |

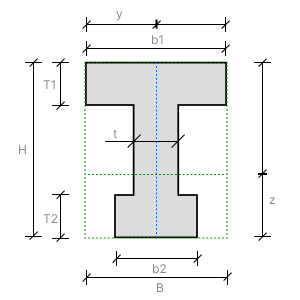

I-Profil
 |
B. Breite: die äußere Breite der Querschnittsform. H. Höhe: die äußere Höhe der Querschnittsform. T2. Dicke oberer Flansch: der Abstand zwischen den Außenflächen des oberen Flanschs in der Querschnittsform eines durchbrochenen oder geschweißten Elements. b1. Breite oberer Flansch: die äußere Breite des oberen Flanschs in der Querschnittsform eines durchbrochenen oder geschweißten Elements. T1. Dicke unterer Flansch: der Abstand zwischen den Außenflächen des unteren Flanschs in der Querschnittsform eines durchbrochenen oder geschweißten Elements. b2. Breite unterer Flansch: die äußere Breite des unteren Flanschs in der Querschnittsform eines durchbrochenen oder geschweißten Elements. t. Stegdicke: der Abstand zwischen den Außenflächen des Stegs in der Querschnittsform. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. |
Aktivieren Sie im Dialogfeld Typeneigenschaften das Kontrollkästchen Autom. Berechnung von Werten aktivieren, um die folgenden allgemeinen Parameter für alle diese Formen automatisch zu berechnen:
- Querschnittsfläche
- Umfang
- Trägheitsmoment starke Achse
- Trägheitsmoment schwache Achse
- Elastizitätsmodul starke Achse
- Elastizitätsmodul schwache Achse
- Plastizitätsmodul starke Achse
- Plastizitätsmodul schwache Achse
- Torsionsträgheitsmoment
- Torsionsmodul
- Wölbwiderstand
- Scherfläche starke Achse
- Scherfläche schwache Achse
- Winkel der Hauptachsen
