Bewehrungsverlegung teilen

Teilen Sie eine oder mehrere Bewehrungsverlegungen an der ausgewählten Stabposition oder schneidenden Linienreferenz.

Sie können die resultierenden Verlegungen mit Abhängigkeiten versehen sowie eine oder alle Verlegungen in einer Stoßkette teilen.

Anmerkung: Die Teilung ist nur für formgesteuerte Bewehrungsverlegungen verfügbar. Flächenbewehrung, lineare Bewehrung und Freiformbewehrung werden derzeit nicht unterstützt.

Stab wählen

Teilen Sie eine Verlegung, indem Sie einen Stab auswählen.

  1. Wählen Sie eine oder mehrere Bewehrungsverlegungen aus. Dies sind Verlegungen, die geteilt werden können.
  2. Klicken Sie unter Ändern | Bewehrung Gruppe Stoß auf die Dropdown-Liste (Stoß), und wählen Sie (Bewehrungsverlegung teilen) aus. Klicken Sie alternativ auf den Befehl Stoß, und ändern Sie dann den Modus zu Verlegung teilen.
  3. Klicken Sie unter Ändern | Verlegung teilen auf (Stab wählen).

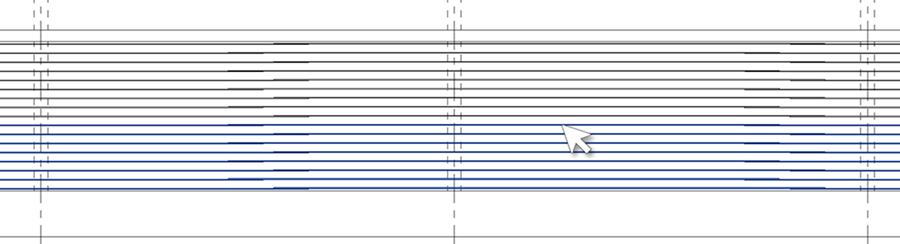

  4. Bewegen Sie den Mauszeiger über einen Stab, um eine Hervorhebung der resultierenden Verlegung anzuzeigen. Die Stäbe werden hervorgehoben, angefangen beim ersten Stab in der Verlegung bis hin zum Stab, über den Sie den Mauszeiger bewegen. Klicken Sie zum Teilen auf den Stab .
  5. Fahren Sie mit der Auswahl von Stäben in einer der ursprünglichen Verlegungen oder einer der Verlegungen fort, die aus Teilungen resultieren .
  6. Die geteilten Verlegungen werden als Vorschau angezeigt. Klicken Sie auf (Fertig stellen) , um die geteilten Verlegungen zu akzeptieren, oder auf (Abbrechen), um die Auswahl zu verwerfen und das Werkzeug Bewehrungsverlegung teilen zu schließen.


Sie können auch Linienreferenzen auswählen, um eine oder mehrere Verlegungen zu teilen.

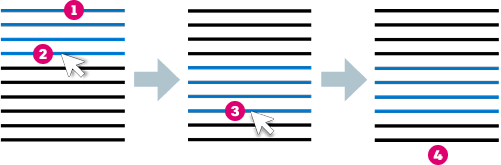

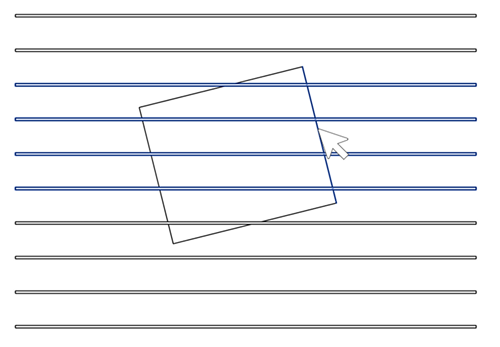

  1. Verwenden Sie den gleichen Modus Stab wählen, und bewegen Sie den Mauszeiger über eine geradlinige Referenz, um eine Hervorhebung der geteilten Verlegungen anzuzeigen.
  2. Wählen Sie die zu teilende Linie aus. Eine Linienreferenz kann eine Verlegung maximal zweimal teilen.
  3. Die geteilten Verlegungen werden als Vorschau angezeigt. Klicken Sie auf (Fertig stellen) (4), um die geteilten Verlegungen zu akzeptieren, oder auf (Abbrechen), um die Auswahl zu verwerfen und das Werkzeug Bewehrungsverlegung trennen zu aktivieren.


Verlegung beschränken

Sie können die aus der Teilung resultierenden Verlegungen automatisch mit Abhängigkeiten versehen, indem Sie (Verlegung beschränken) unter Ändern | Verlegung teilen Gruppe Optionen aktivieren. Es wird eine Abhängigkeit zwischen der Stabebene und den Grenzen außerhalb der Ebene der Verlegungen erstellt, sodass sie nach dem Trennen gemeinsam verschoben werden.

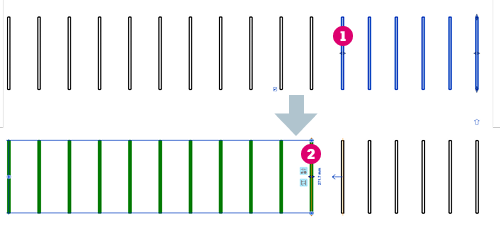

Hier sehen Sie ein Beispiel mit einer geteilten Bewehrungsverlegung , wobei die Bearbeitung der Abhängigkeiten die bidirektionale Abhängigkeit zwischen der Stabebene der zweiten Verlegung und dem außerhalb der Ebene liegenden Griff der ersten Verlegung zeigt .



Alle Verlegungen teilen

Aktivieren Sie den Schalter (Alle Verlegungen teilen) in der Gruppe Optionen von Ändern | Verlegung teilen, um alle Verlegungen in einer Stoßkette zu teilen. Wenn diese Option deaktiviert ist, wird nur eine Verlegung geteilt, und die Stoßverbindungen zwischen dieser und angrenzenden Verlegungen in der Kette werden verworfen.

Hier sehen Sie ein Beispiel, bei dem die Stäbe in allen Verlegungen in der Stoßkette hervorgehoben werden, wenn Sie den Mauszeiger über den Stab in einer der Verlegungen bewegen.



Anmerkung: Die Option zum Teilen aller Verlegungen ist verfügbar, wenn beim Starten des Teilungsbefehls mindestens eine Verlegung in einer Stoßkette ausgewählt ist.
