Hinzufügen eines Spannrichtungssymbols für Geschossdecken

Wenn ein Spannrichtungssymbol von einer Geschossdecke entfernt wurde, können Sie es erneut hinzufügen.

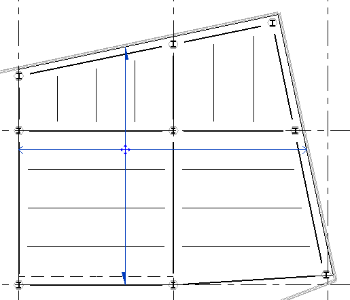

Wenn Sie eine tragende Geschossdecke platzieren, wird in Draufsichten ein Spannrichtungsbauteil zusammen mit der tragenden Geschossdecke eingefügt. Die Spannrichtung wird durch die Richtung der gefüllten Halbpfeile angegeben.

1. Klicken Sie auf Registerkarte Beschriften  Gruppe Symbol  (Spannrichtung).
2. (Optional) Um die Beschriftung automatisch zu platzieren, klicken Sie auf Registerkarte Beschriften Gruppe Symbol (Spannrichtung) (Autom. platzieren). Durch den ersten Klick auf die Geschossdecke oder Platte wird die Beschriftung automatisch in der Mitte platziert.
3. Deaktivieren Sie Autom. platzieren, um die Beschriftung manuell zu positionieren. Klicken Sie dann einmal, um die Geschossdecke oder Platte auszuwählen, und noch einmal, um die Beschriftung zu platzieren.
4. Ziehen Sie den Mauszeiger an die gewünschte Position auf der tragenden Geschossdecke, und klicken Sie, um das Spannrichtungssymbol zu platzieren.
