Verwenden Sie die neue globale Option in den Tragwerkseinstellungen, um die Geometrie von Stahlelementen ausgehend vom genauen Start- und Endpunkt zu erstellen.
Gruppe Tragwerkseinstellungen
(Tragwerkseinstellungen) Registerkarte Baustahlelemente Automatische Kürzung Automatische Kürzung von Stahlelementen während der automatischen Verbindung deaktivieren.
- Die Punkt-zu-Punkt-Modellierung definiert präzise Geometrie, sodass Sie die Korrektheit von Stahlelementen visuell überprüfen können.
- Die neue globale Option ändert auch rückwirkend die Geometrie aller Stahlelemente des vorhandenen Projekts.
- Bei der Punkt-zu-Punkt-Modellierung wird das Verhalten der automatischen Verbindung nicht geändert.
- Stahl-Skelettbau
- Stahltragwerksstützen
- Stahlfachwerkbinder
- Trägersysteme mit Stahlschnitten
- Verbände mit Stahlelementen
Der Parameter Länge wurde in die Kategorie Bemaßungen der Eigenschaftenpalette verschoben und in Systemlänge umbenannt, um besser widerzuspiegeln, dass es sich hierbei um die analytische Länge handelt, also um den theoretischen Abstand zwischen den beiden Punkten, die zum Erstellen des Elements verwendet wurden. Die Länge des physischen Elements wird weiterhin mit dem Parameter Schnittlänge angezeigt, der alle Geometrieänderungen an der Elementlänge berücksichtigt.
Diese Änderung gilt für alle Tragwerkselemente.
Verhalten und Arbeitsablauf geneigter Stützen
Dieses Arbeitsablauf-Update verbessert die Zuverlässigkeit von Parametern.

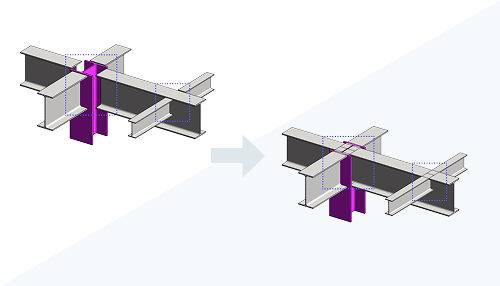

Wenn Sie eine geneigte Stütze mit dem Punkt-zu-Punkt-Arbeitsablauf hinzufügen, erstreckt sich die Geometrie der Stütze nun bis zum Endpunkt der Systemlänge.
Wenn Sie die Punkt-zu-Punkt-Option deaktivieren, nimmt die geneigte Stütze einen sekundären Status an. In diesem Zustand wird die Stütze am unteren Ende des sich schneidenden Trägers ausgerichtet und an der kleinsten Schnittlinie fixiert. Dies unterscheidet sich vom Vorgabeverhalten, bei dem die Fläche tangential zum Träger gestutzt wird.
Weitere Informationen finden Sie unter Punkt-zu-Punkt-Stahlmodellierung.
