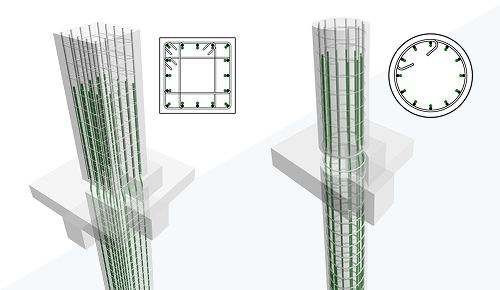

Modellieren Sie gekröpfte Bewehrungsstäbe in überfüllten Bereichen ganz einfach, um Kollisionen zu vermeiden.
- Sie können Bewehrung mit Kröpfungen auf ähnliche Betonelemente übertragen.
- Wie Haken ist auch die Kröpfung ein parametrischer Abschluss des Stabs.
- Sie können Kröpfungen zur formbasierten und Freiformbewehrung hinzufügen. Das Vorhandensein der Kröpfung definiert die Form. Sie wird entweder an eine vorhandene Form angepasst oder eine neue Form wird erstellt.
- Die Kröpfung wird innerhalb der Länge des Segments sowohl für formbasierte als auch für Freiformbewehrung hinzugefügt.

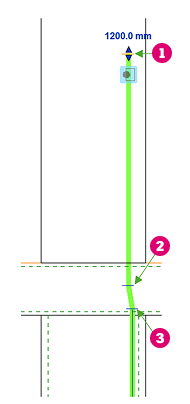

- Bearbeiten der Abhängigkeiten von Stäben mit Kröpfung: Für jedes gekröpfte Stabende gibt es drei Griffpositionen, von denen aus der Versatz gemessen wird:

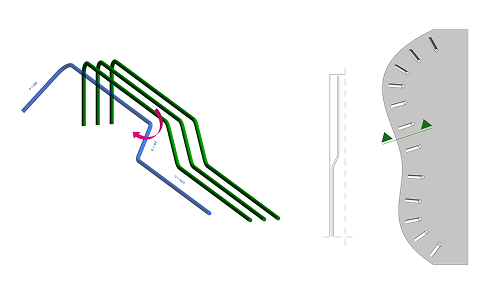

- Kröpfungs- und Hakendrehung: Kröpfungsdrehung wird auf alle Stäbe in der Verlegung angewendet und definiert die Biegeform. Drehen Sie einzelne Stäbe mithilfe von Stäbe bearbeiten. Bei Freiformbewehrung ist die Vorgabedrehung der Kröpfung (0 Grad) lotrecht zur Oberfläche des Basisbauteils.
- Kröpfungsbemaßungen und -überschreibung nach Typ: Duplizieren Sie einen vorhandenen Kröpfungstyp, um Ihren eigenen zu erstellen. Überschreiben Sie die Werte für Kröpfungsneigung und -längen für den Bewehrungstyp. Weitere Informationen finden Sie unter Parameter für die Bewehrungskröpfungslänge.
-
Erstellen von Berichten zu Längen gekröpfter Bewehrungen und Bearbeiten der Biegeformfamilie:
- Steuern Sie die Zuweisung von Haken, Endbearbeitungen und Kröpfungen über die Parameter Typ am Anfang/Typ am Ende in der Biegeformfamilie.
- Verwenden Sie den neuen Parameter Formname, um den Formcode für gekröpfte und skizzierte Stäbe zu berichten. Der Parameter kann in der Formfamilie bearbeitet werden.
- Fügen Sie die Anfangskröpfung Länge/Endkröpfung Länge den Biegeformparametern hinzu, um Berichte im Modell zu erstellen.
- Formname ist im Modell schreibgeschützt.
Diese Funktion wurde von Kunden im Ideas-Forum vorgeschlagen und wird im Produktüberblick beschrieben.
Weitere Informationen finden Sie unter Definieren und Hinzufügen einer Bewehrungskröpfung und Bearbeiten von Bewehrungsabhängigkeiten für gekröpfte Stäbe.
